Manuel du conducteur

DEPOSE

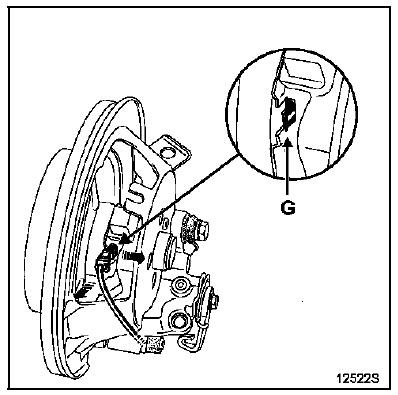

A l'aide d'un tournevis plat, agir sur la languette de porte capteur en (G) pour libérer celui-ci.
Sans tirer sur le câble, sortir le capteur.

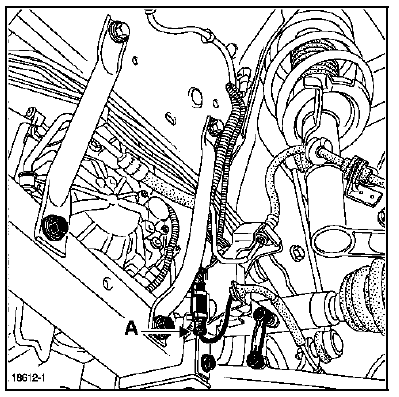

Déconnecter les capteurs :

REPOSE
Clipper les capteurs.
Brancher les connecteurs en respectant le passage emprunté lors de la dépose.

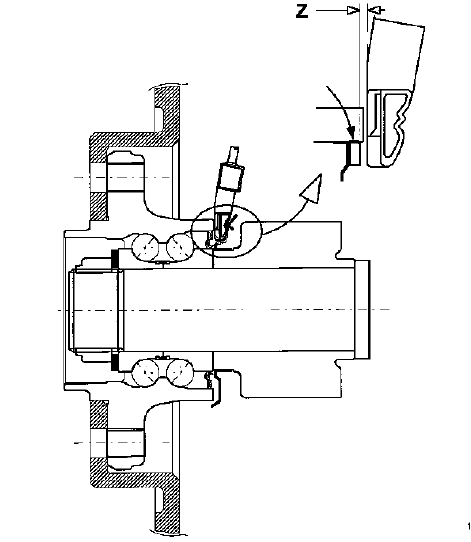

(L'entrefer sur l'avant Z = 0,6 mm, l'arrière Z = 0,8 mm avec une tolérance de +- 0,5 mm).
NOTA : il est impératif pour éliminer les risques de panne, de s'assurer du parfait branchement des connecteurs.
Le capteur doit être monté manuellement. Ne pas frapper lors de la mise en place.
Ne pas tirer sur le câblage de l'antiblocage des roues sous peine de le détruire.
Capteurs de vitesse de lacet et d'accélération transversale
Capteurs de pressionSchéma de principe du circuit de freinage
NOTA : le schéma suivant est un schéma de
principe général ; il ne faut en aucun cas le prendre
comme référence pour les piquages et l'affectation
des circuits. Lors du remplacement d'un des
éléments constitutifs du circuit de freinage d'un ...
Contrôle de la pression
d'alimentation
Moteur F4R
Débrancher le raccord d'arrivée de carburant (1) et y
placer un raccord en "T" (Mot. 1311-08), équipé du
manomètre de contrôle.
ATTENTION :
Prendre garde à la quantité d'essence se trouvant
dans la rampe et le racc ...
Garniture de dossier
DEPOSE
NOTA : le dégarnissage du dossier 1/3 reste identique
au dossier 2/3.
Déposer le dossier complet (chapitre 76A.B).
Ouvrir partiellement la fermeture à glissière de la
garniture 1/3.
Déposer la fixation des deux dossiers.
Séparer le doss ...
