Revue technique Renault Vel Satis: Capteurs à ultrasons
CAPTEURS À ULTRA SONS
Les capteurs sont tous identiques.
Ils sont intégrés dans le bandeau du bouclier.
ATTENTION : les capteurs sont fragiles.
La partie extérieure métallique du capteur ne supporte pas les chocs d'outils.
DEPOSE
Pour déposer les capteurs, il n'est pas nécessaire de déposer le pare-chocs.

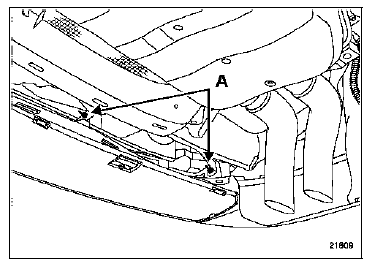

Déposer les clips (A) fixant la partie inférieure du parechocs.

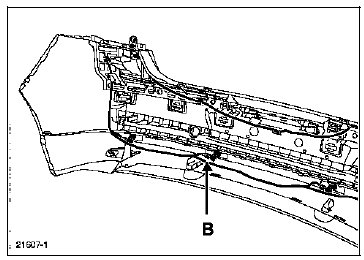

Débrancher le connecteur (B).
Déclipper le capteur en prenant garde de ne pas le rayer.
NOTA : chaque détecteur est maintenu dans un logement composé de deux clips latéraux et d'un pion de positionnement.
REPOSE
Positionner le pion (C) en face de son logement et insérer le capteur jusqu'à la mise en place des clips.
ATTENTION : les capteurs sont sensibles à la chaleur (température supérieure à 80 C).

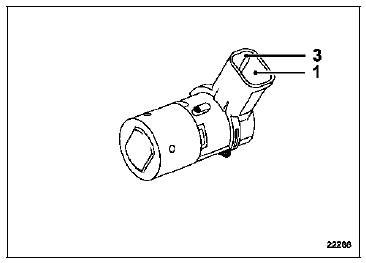

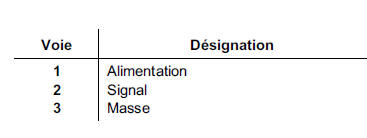

BRANCHEMENT
