IMPORTANT : avant la dépose d'un élément du système de sécurité, verrouiller le boîtier électronique d'airbag à l'aide de l'outil de diagnostic.
Lorsque cette fonction est activée, toutes les lignes de mise à feu sont inhibées et le témoin airbag au tableau de bord s'allume (contact mis).
DEPOSE
Ils sont situés de chaque côté derrière la garniture de pied milieu.
ATTENTION : Lors d'un déclenchement d'airbag latéral, le boîtier électronique se verrouille définitivement et allume le témoin airbag au tableau de bord.
Le capteur de choc latéral et le boîtier électronique doivent alors obligatoirement être remplacés (certains composants perdent leurs caractéristiques nominales après le passage de l'énergie de mise à feu).
REPOSE

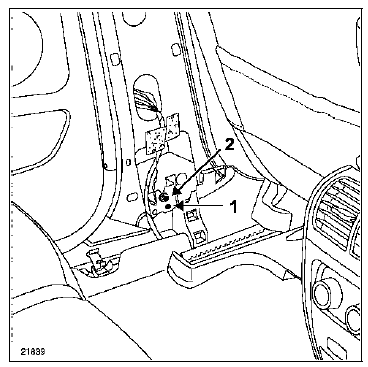

Pour sa repose, positionner le capteur à l'aide de son ergot (1) et procéder impérativement à sa fixation (2) sur le véhicule avant de rebrancher son connecteur (couple de serrage : 0,8 daN.m).
Après avoir branché son connecteur, effectuer un contrôle du système puis déverrouiller le boîtier électronique.
NOTA : ces capteurs ne nécessitent pas d'apprentissage à l'aide de l'outil de diagnostic.
Affectation des voies du calculateur de puissance
MOTEUR P9X
CONNECTEUR A
A1 --- + 12 V après relais de verrouillage
injection
A2 →← Liaison diagnostic calculateur de
puissance
A3 ← Commande injecteur n 1
A4 ← Commande injecteur n 2
A5 ← Commande injecteur n 3
A6 ← Commande injecteur n 4
A7 & ...
P9X
OUTILLAGE SPECIALISE INDISPENSABLE
Mot. 919-02 Secteur d'immobilisation
MATERIEL INDISPENSABLE
Outil de maintien moteur
Cette opération ne peut se réaliser qu'après la dépose
de la transmission automatique (voir chapitre
concerné).
DEPOSE
Mettre en plac ...
Afficheur
GENERALITES
Selon l'équipement du véhicule, trois types
d'afficheurs peuvent être montés :
un afficheur spécifique à la radio "bas de gamme"
regroupant les fonctions :
témoin de fermeture des ouvrants,
affichage de l'autoradio,
t& ...
