Revue technique Renault Vel Satis: Bras inférieur

Revue technique Renault Vel Satis / Châssis / Elements porteurs avant / Bras inférieur

ATTENTION : la dépose des vis de berceau et des

ATTENTION : la dépose des vis de berceau et des vis de bras implique impérativement leur remplacement et leur serrage au couple.

DEPOSE

Mettre le véhicule sur pont à deux colonnes.

Déposer :

  • la protection sous moteur,
  • les fixations inférieures de pare-chocs,
  • les roues.

Mettre en place un bloque-volant de direction.

Déposer :

  • les pare-boue avant,
  • les deux tirants gauche,

  • le tirant droit,
  • les vis de patte de fixation du tuyau de frein et du capteur de vitesse de roue,

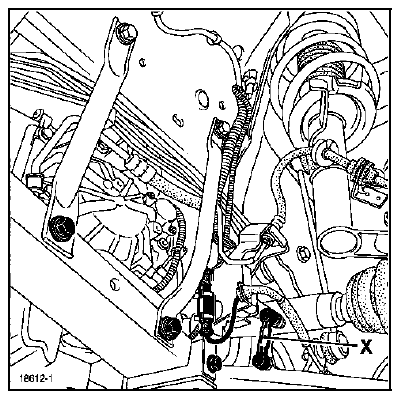

  • la biellette (X) du capteur de position de la lampe au xénon si le véhicule est équipé.

Déclipper les capteurs de vitesse de roue du bras inférieur.

Déposer :

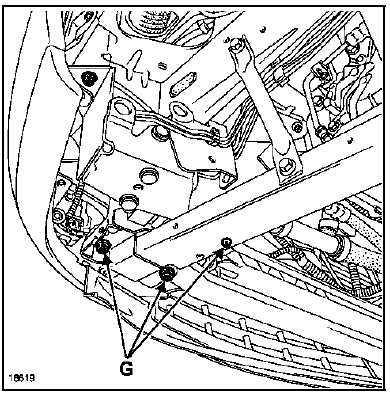

  • les vis (G),
  • les longerons en aluminium,

  • l'écrou inférieur (H) de biellette de renvoi de barre stabilisatrice,

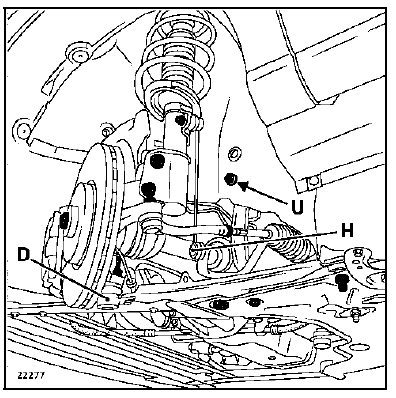

  • l'écrou (D) de rotule inférieure.

Desserrer la vis supérieure (U) du tirant avant.

Déposer :

Déposer :

  • la vis de chape de direction,

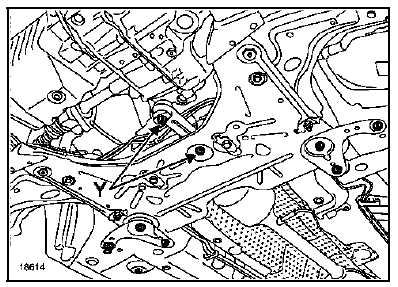

  • les vis (Y) de biellette de reprise de couple,

  • les vis de tirant acoustique,
  • les vis de fixation arrière du berceau.

Basculer le berceau vers l'avant.

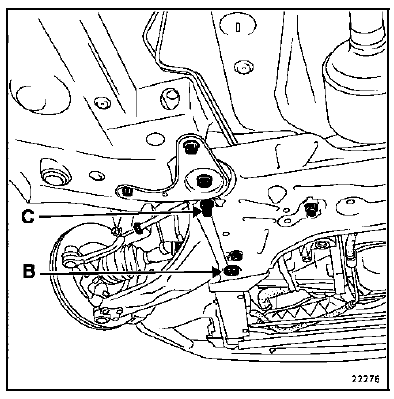

Déposer les deux vis (C) et (B) de fixation du bras inférieur.

REPOSE

REPOSE

Remplacer les vis de :

  • bras,
  • berceau,
  • chape de direction.

Procéder en sens inverse de la dépose.

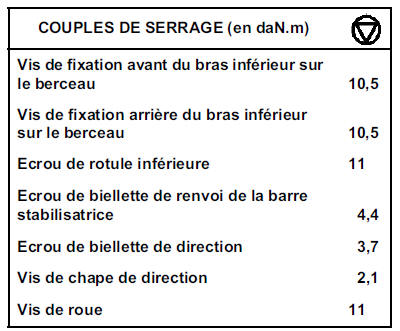

Serrer au couple préconisé.

ATTENTION : LA VIS DE LA CHAPE DE LA DIRECTION NECESSITE UN CALAGE DE LA COLONNE DE DIRECTION. Consulter la méthode de réparation 36B, chapitre "colonne de direction"

NOTA : si le véhicule est équipé de lampes au xénon, effectuer, impérativement, une initialisation du système. Consulter la méthode de réparation au chapitre 80C "Initialisation".

    Ressort et amortisseur
    OUTILLAGE SPECIALISE INDISPENSABLE Sus. 578 Clé pour méplat de tête de fixation d'amortisseur MATERIEL INDISPENSABLE Compresseur ressort Outil de dépose de l'écr ...

    Barre antidévers
    La barre antidévers est aussi appelée barre stabilisatrice. ATTENTION : la dépose des vis de berceau et des vis de bras implique impérativement leur remplacemen ...
