Revue technique Renault Vel Satis: Antenne

Revue technique Renault Vel Satis / Equipement électrique / Radio / Antenne

Les véhicules sont équipés d'une antenne spécifique à la réception radio qui est située dans le hayon arrière.

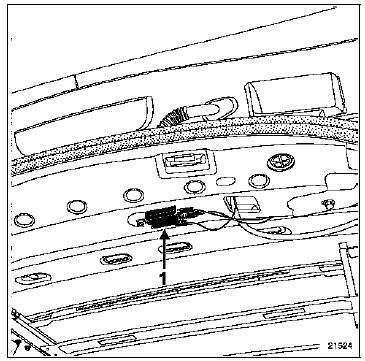

Un amplificateur (1) est fixé sur le pavillon, derrière la garniture.

L'amplificateur est alimenté :

L'amplificateur est alimenté :

  • par la radio pour les véhicules sans aide à la navigation,
  • par l'Unité Centrale de Communication pour les véhicules équipés d'aide à la navigation. Consulter le chapitre 83C "Aide à la Navigation".

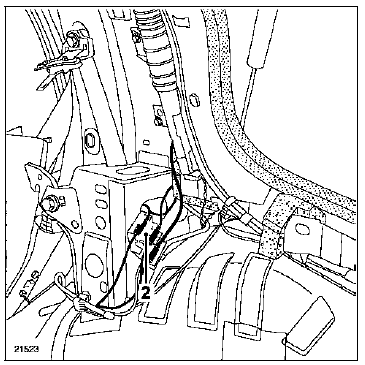

Le fil d'antenne est raccordé sur la plaquette de coupure (2).

NOTA : lorsque le véhicule est équipé du système

NOTA : lorsque le véhicule est équipé du système d'aide à la navigation, l'antenne radio est raccordée à l'Unité Centrale de Communication, puis de l'Unité Centrale de Communication à la radio. Consulter le chapitre 83C "Aide à la Navigation".

    Commande au volant
    La commande (A) de l'autoradio au volant est raccordée à l'afficheur décalé de la planche de bord ou à l'Unité Centrale de Communication. NOTA ...

    Haut-parleurs
    Les véhicules sont équipés de : tweeters avant dans la planche de bord, de haut-parleurs dans les portes avant, de tweeters et de haut-parleurs dans les portes arri&egr ...
