Revue technique Renault Vel Satis: Alarme
Généralités
DESCRIPTION
Les véhicules sont précâblés pour recevoir une alarme homologuée Renault.

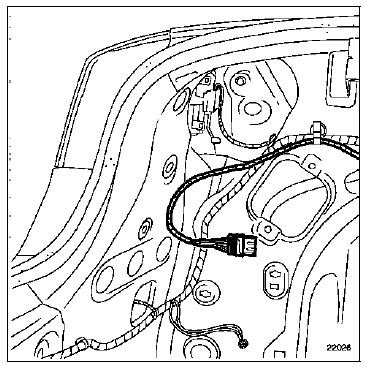

Le connecteur spécifique (A) est présent derrière la garniture, à côté du prétensionneur arrière gauche.
FONCTIONNEMENT
L'alarme est connectée à l'Unité Centrale Habitacle par liaison série.
La désactivation de l'alarme est donnée par l'Unité Centrale Habitacle par une ligne codée en cas de décondamnation par télécommande radiofréquence.
L'activation de l'alarme est donnée par l'Unité Centrale Habitacle en cas de :
- condamnation par télécommande radiofréquence.
- recondamnation automatique.
L'Unité Centrale Habitacle informe la centrale d'alarme de l'état des ouvrants après condamnation par télécommande radiofréquence.

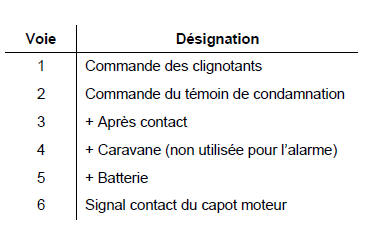

BRANCHEMENT
