Revue technique Renault Vel Satis: Afficheur

Revue technique Renault Vel Satis / Equipement électrique / Instrument de tableau de bord / Afficheur

GENERALITES

Selon l'équipement du véhicule, trois types d'afficheurs peuvent être montés :

un afficheur spécifique à la radio "bas de gamme" regroupant les fonctions :

  • témoin de fermeture des ouvrants,
  • affichage de l'autoradio,
  • témoin d'oubli de ceinture.
  • un afficheur spécifique à la radio "haut de gamme".
  • un écran pour la navigation Carminat regroupant les fonctions (consulter le chapitre 83C) :
  • navigation,
  • témoin de fermeture des ouvrants,
  • affichage de l'autoradio,
  • témoin d'oubli de ceinture.

NOTA : L'afficheur pour la radio "haut de gamme" utilise une liaison multiplexée spécifique. Consulter le chapitre 86A.

Pour la dépose de l'afficheur, il est nécessaire de déposer le tableau de bord. Consulter le chapitre "Tableau de bord".

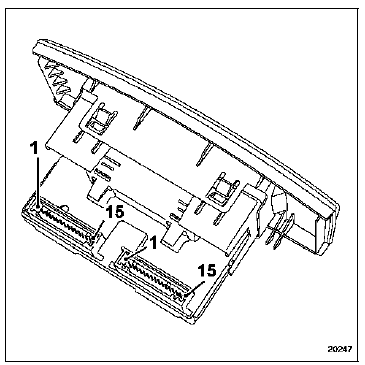

BRANCHEMENT "Bas de gamme"

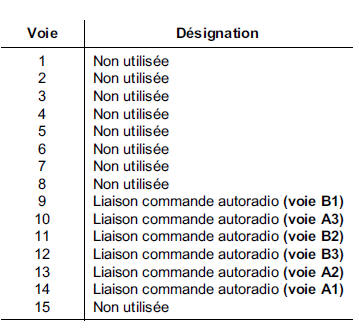

Connecteur rouge 15 voies

Connecteur rouge 15 voies

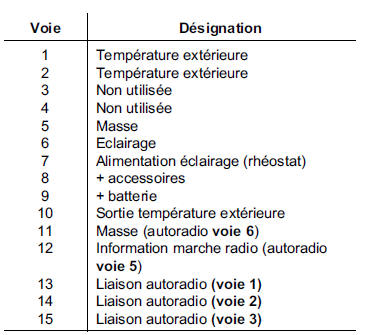

Connecteur gris 15 voies

Connecteur gris 15 voies
