Revue technique Renault Vel Satis: Vélum

Revue technique Renault Vel Satis / Mécanismes et accessoires / Mecanismes d'ouvrants non lateraux / Vélum

DEPOSE

DEPOSE

Déposer :

  • la garniture de pavillon (chapitre 71A.J),
  • le toit ouvrant (chapitre 52A.D).

Positionner le panneau mobile en position entrebâillée.

Dégager :

Dégager :

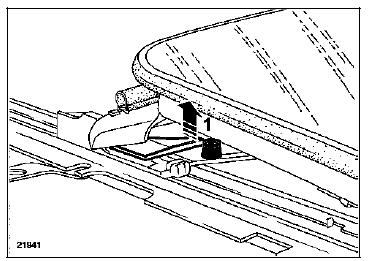

  • les languettes (1), (aux deux extrémités du toit).
  • le vélum partiellement.

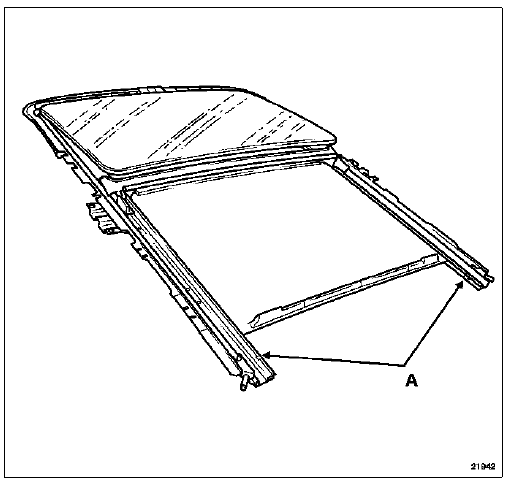

Déposer les deux butées (A).

Déposer les deux butées (A).

Dégager le vélum en le faisant coulisser vers l'arrière de la cassette.

REPOSE

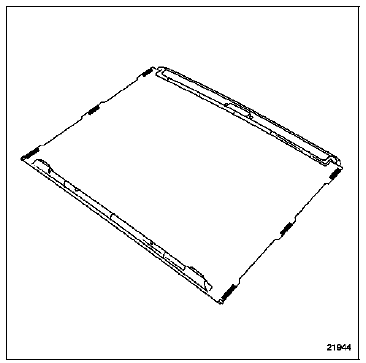

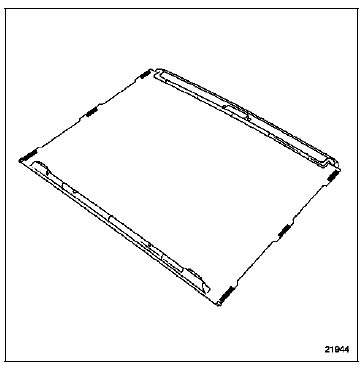

Avant la repose du vélum, vérifier le bon état des six

Avant la repose du vélum, vérifier le bon état des six patins de coulissement (les remplacer si nécessaire).

Insérer le vélum dans les coulisses de la cassette ; attention à ne pas décoller les six patins.

Effectuer un essai de coulissement du vélum, avant de remonter le toit ouvrant.

Régler le toit ouvrant.

Remonter les garnitures.
