Revue technique Renault Vel Satis: Pare-brise

Revue technique Renault Vel Satis / Mécanismes et accessoires / Vitrage / Pare-brise

DEPOSE

DEPOSE

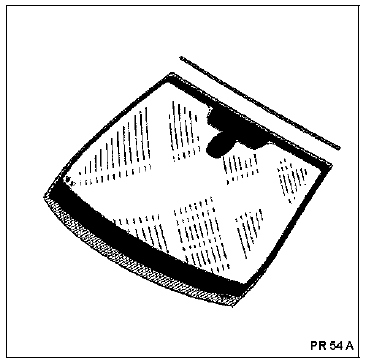

NOTA : lors d'un remplacement, le pare-brise sera livré assemblé avec le joint d'étanchéité supérieur.

Déposer :

  • les garnitures de montant de pare-brise (chapitre 71A.A),
  • le rétroviseur intérieur (chapitre 57A.C),

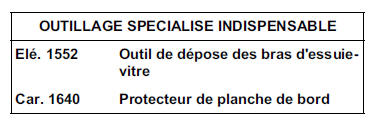

  • les bras d'essuie-vitre (Elé. 1552),
  • la grille d'auvent (chapitre 55A.C).

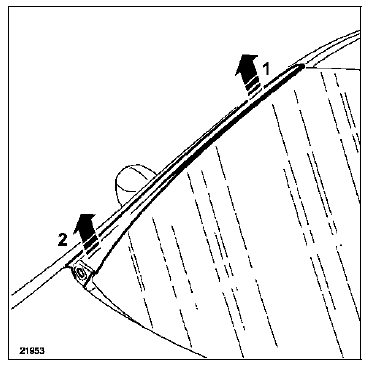

Dégrafer l'enjoliveur (1) puis (2).

Dégrafer l'enjoliveur (1) puis (2).

Mettre en place le protecteur de planche de bord

Mettre en place le protecteur de planche de bord (Car. 1640).

Protéger les ailes, les montants de baie et le bord du

Protéger les ailes, les montants de baie et le bord du pavillon.

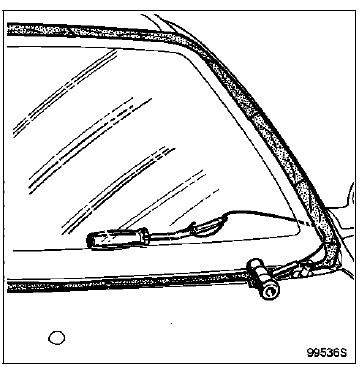

Découper le cordon de colle.

REPOSE

Pour la préparation et le collage, se reporter à la note technique (560 A).

IMPORTANT : il est impératif d'utiliser une colle de type "Haut Module" pour le collage des vitres.

En cas de dépose pour une opération de carrosserie, il

En cas de dépose pour une opération de carrosserie, il sera nécessaire de remplacer le joint d'étanchéité supérieur (adhésif).

Mettre en place les cales inférieures (adhésif) sur la baie :

  • une au centre,
  • une de chaque côté à 400 mm du centre.

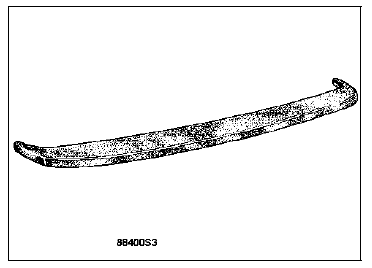

Remplacer la mousse acoustique (si nécessaire).

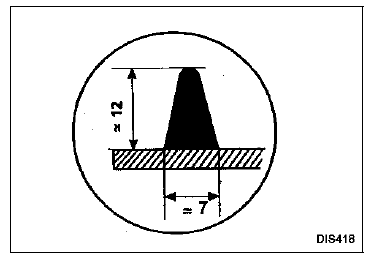

Respecter la taille du cordon de colle.

Respecter la taille du cordon de colle.

Coller le pare-brise (deux opérateurs).

Répartir les jeux latéraux.

IMPORTANT : reposer les étiquettes de sécurité disponibles dans le manuel du magasin de pièce de rechange.

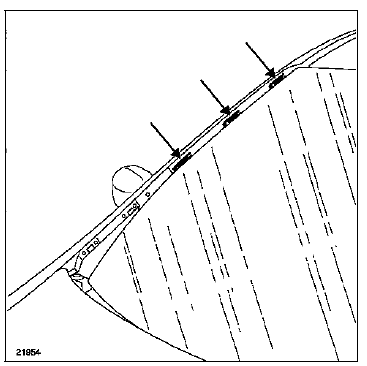

Remplacer les agrafes de l'enjoliveur extérieur.

Remplacer les agrafes de l'enjoliveur extérieur.

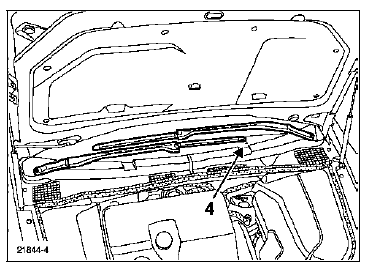

Positionner le bras inférieur (droit) suivant le repère (4)

Positionner le bras inférieur (droit) suivant le repère (4) du pare-brise.

NOTA : pour différencier les deux bras d'essuie-vitre,

NOTA : pour différencier les deux bras d'essuie-vitre, celui de gauche est le plus coudé.

Positionner :

  • le bras supérieur (gauche) parallèle au bras inférieur et serrer l'écrou au couple,
  • les cache-écrous.
