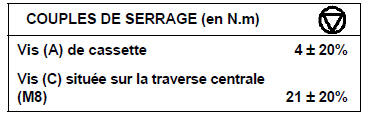

DEPOSE
Déposer les deux caches du mécanisme.

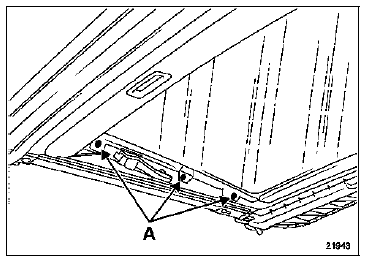

Déposer les six fixations (A).
Retirer le panneau mobile.
REPOSE (deux opérateurs)
Procéder dans le sens inverse de la dépose.
REGLAGE DU PANNEAU MOBILE
Pour effectuer le réglage, il faut que le panneau soit en position fermée.

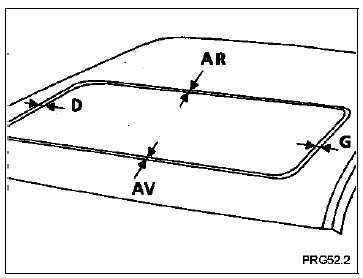

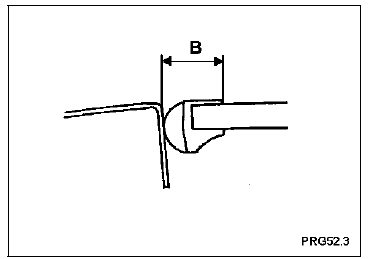

A l'aide d'un réglet, contrôler les jeux entre les carrés de pavillon et la partie supérieur du surmoulage du panneau mobile (B).
Avant : 11 +- 0,5 Ligne D : 10 +- 0,5
Arrière : 11 +- 0,5 Ligne G : 10 +- 0,5

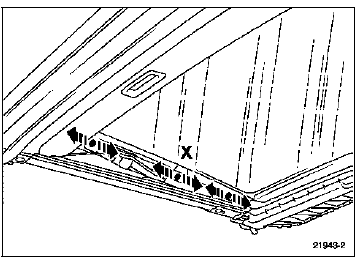

1. Réglage des jeux "arrière - avant" (en X)
Vis légèrement desserrées, positionner le panneau en X.
2. Réglage des jeux latéraux (en Y)
Déposer la garniture de pavillon.

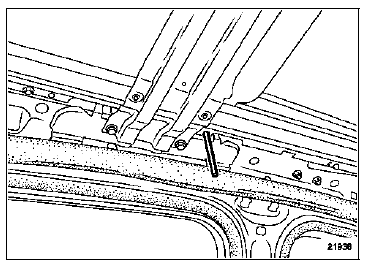

Desserrer les fixations du toit ; mettre en place deux
piges ( 10) dans les trous prévus à
cet effet et
positionner le toit en Y.
Comme pour le réglage du jeu "avant - arrière" ; agir sur les vis et sur le panneau comme indiqué ci-dessus.

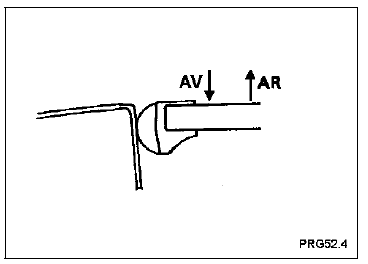

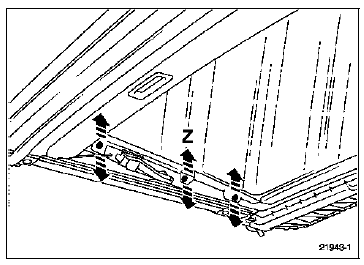

Positionner le réglet sur sa tranche au niveau de la carre de pavillon et visualiser l'affleurement avec le panneau mobile.
Tolérance arrière : 1 mm de dépassement du panneau.
Tolérance avant : 1 mm de dépassement du panneau.
