Revue technique Renault Vel Satis: Essuie-vitre arrière

Revue technique Renault Vel Satis / Equipement électrique / Essuyage - lavage / Essuie-vitre arrière

OUTILLAGE SPECIALISE INDISPENSABLE

Elé. 1552 Outil de dépose des bras d'essuievitres

FONCTIONNEMENT

En fonctionnement normal, l'essuyage arrière fonctionne en balayage cadencé.

Lorsque l'essuyage avant est commandé, l'essuyage arrière est également piloté dès que la marche arrière est enclenchée.

DEPOSE

Déclencher la batterie.

Déposer :

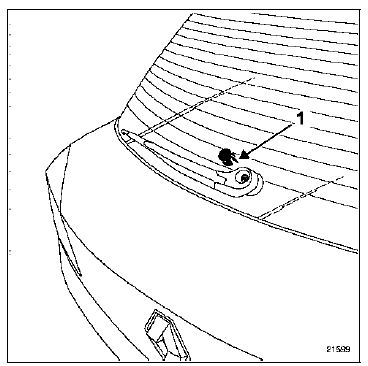

  • le cache-écrou, en passant le doigt sous le bras d'essuie-vitre afin d'appuyer sur l'ergot (1),
  • l'écrou de fixation ainsi que le bras d'essuie-vitre à l'aide de l'outil Elé. 1552,

  • la garniture du coffre (consulter le chapitre carrosserie),

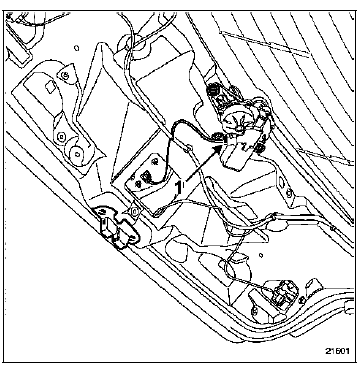

  • les vis de fixation du moteur et le débrancher.

REPOSE - Particularités

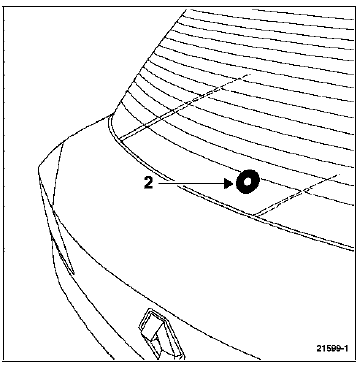

IMPORTANT : il est nécessaire de remplacer le joint (2) après chaque dépose du moteur.

Après avoir fixé le moteur au couple de 0,8 daN.m,

Après avoir fixé le moteur au couple de 0,8 daN.m, vérifier que le moteur soit positionné à l'arrêt fixe.

Nettoyer les cannelures de l'axe du moteur.

Positionner le bras d'essuie-vitre en position de repos avec un écrou neuf et le serrer au couple de 1,2 daN.m.

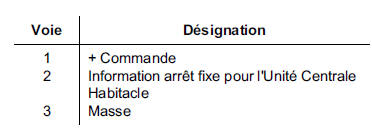

BRANCHEMENT
