Revue technique Renault Vel Satis: Réservoir à carburant

Revue technique Renault Vel Satis / Moteur et périphériques / Reservoir / Réservoir à carburant

IMPORTANT :

IMPORTANT :

Lors de cette opération, il est impératif de :

  • ne pas fumer et de ne pas approcher d'objet incandescent près de l'aire de travail,
  • se protéger des projections d'essence dues à la pression résiduelle régnant dans les canalisations,
  • protéger les zones sensibles à l'écoulement de carburant.

NOTA : pour avoir accès à la jauge située sur le réservoir, il est nécessaire de déposer l'assise de la banquette avec le réhausseur d'assise.

DEPOSE

Mettre le véhicule sur un pont à deux colonnes.

Débrancher la batterie.

Déposer l'assise de la banquette arrière. Pour cela

Déposer l'assise de la banquette arrière. Pour cela procéder comme suit :

  • basculer les deux banquettes d'assise,

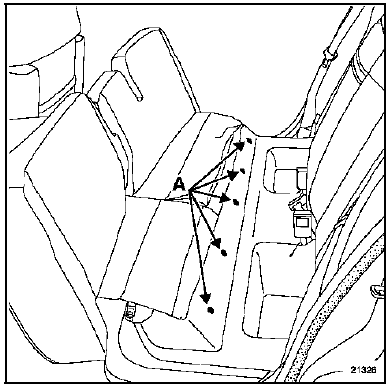

  • déposer les clips (A), puis déposer le garnissage.

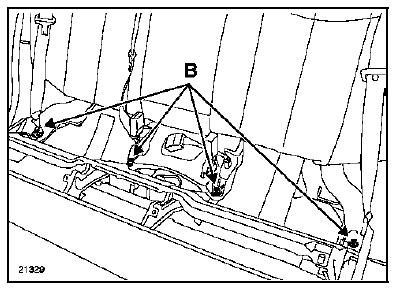

Déposer les fixations (B) du dossier et du réhausseur

Déposer les fixations (B) du dossier et du réhausseur sur la caisse.

Dégager le boîtier du Système Surveillance de Pression des Pneumatiques sans débrancher le connecteur (suivant équipement).

Dégager le réhausseur d'assise.

Déposer l'obturateur plastique d'accès à l'ensemble pompe-jauge.

Débrancher :

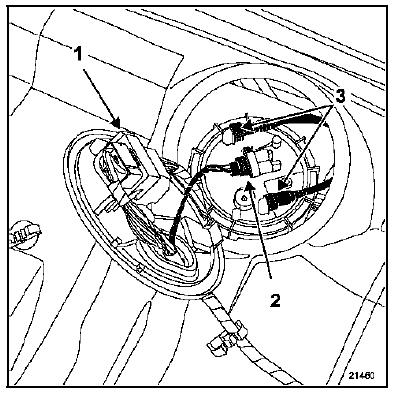

  • le connecteur électrique (1) de frein de parking électrique,
  • le connecteur électrique (2),
  • le ou les raccord(s) rapide(s) (3).

Lever le véhicule.

Lever le véhicule.

Déposer la roue arrière droite.

Dégager :

Dégager :

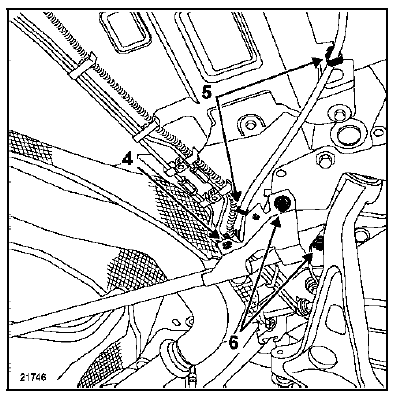

  • l'agrafe (4) des tuyaux de freins,
  • les agrafes (5) du câble de frein de parking.

Déposer :

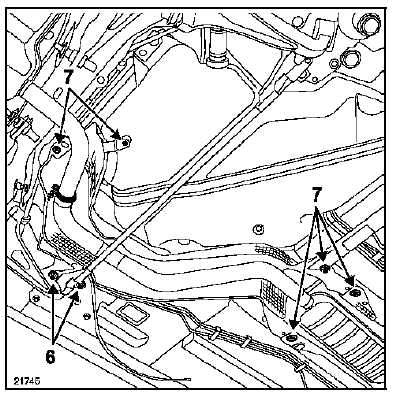

  • la barre acoustique (6) sur la caisse,

  • le silencieux intermédiaire (voir opération concernée),
  • les fixations (7) de l'écran thermique puis dégager celui-ci.

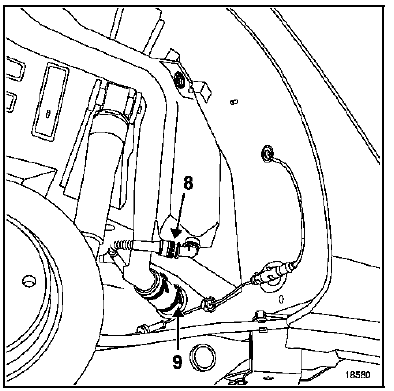

Débrancher le tuyau d'anti-refoulement (8).

Débrancher le tuyau d'anti-refoulement (8).

Déposer le collier (9) de la goulotte de remplissage.

Mettre en place le suppor t d'organes.

Mettre en place le suppor t d'organes.

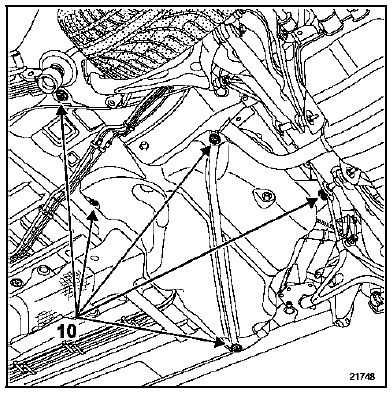

Déposer les fixations (10) du réservoir.

A l'aide d'un deuxième opérateur, déposer le réservoir en le faisant basculer sur le côté.

ATTENTION : prendre soin de ne pas arracher les tuyaux de freins.

Dégager :

  • les conduits et le faisceau électrique du réservoir,
  • le réservoir.

REPOSE

Procéder en sens inverse de la dépose, en prenant soin de :

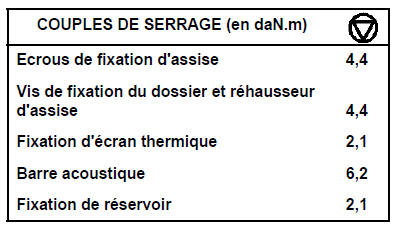

  • Respecter les couples de serrage.
  • Remplacer systématiquement les colliers de serrage.
  • Ne pas pincer les tuyaux.
  • Monter les raccords rapides à la main et s'assurer de leur bon encliquetage.
  • Remonter correctement l'écran thermique.
    Vidange du réservoir à carburant
    OUTILLAGE SPECIALISE INDISPENSABLE Pompe de transvasement pneumatique INTERCO, vidange réservoir Essence et Diesel (voir chapitre MATERIEL) IMPORTANT : Lors de cette opération, il e ...

    Goulotte de remplissage
    OUTILLAGE SPECIALISE INDISPENSABLE Pince à dégrafer DEPOSE Débrancher la batterie. Déposer : la roue arrière droite, le pare-boue arrière droit. ...
