Revue technique Renault Vel Satis: Tableau de commande avant

Revue technique Renault Vel Satis / Climatisation / Chauffage / Tableau de commande avant

DEPOSE

Débrancher la batterie.

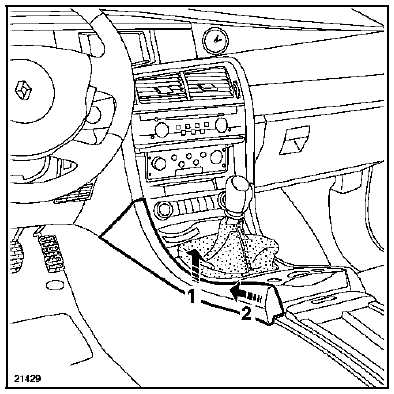

Déclipper la partie arrière de la garniture arrière, en tirant légèrement en (1) puis en (2).

Déclipper :

Déclipper :

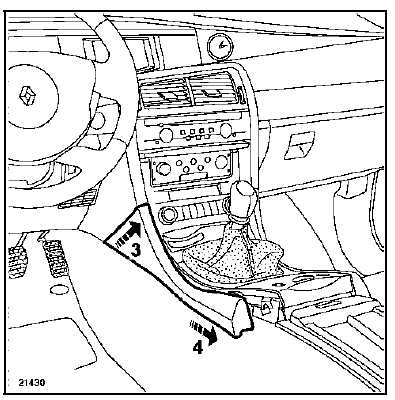

la partie avant de la garniture en (3) puis en (4),

  • la manchette du levier de vitesses.

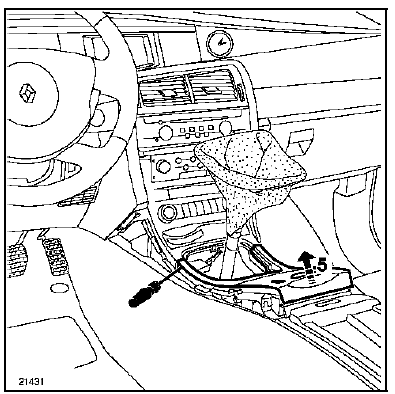

A l'aide d'un tournevis plat, déclipper le support cendrier en partie avant puis en partie arrière (5).

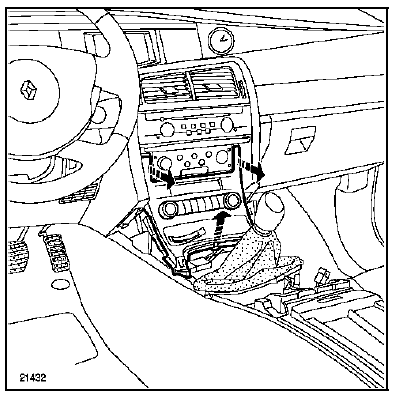

Déclipper le support lecteur de carte en partie

Déclipper le support lecteur de carte en partie supérieure, puis inférieure.

PARTICULARITE DU LEVIER DE VITESSE

PARTICULARITE DU LEVIER DE VITESSE AUTOMATIQUE

DEPOSE

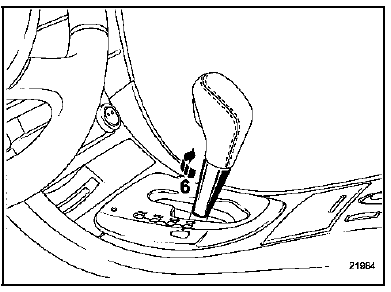

Pivoter la partie inférieure (6)

Pivoter la partie inférieure (6)

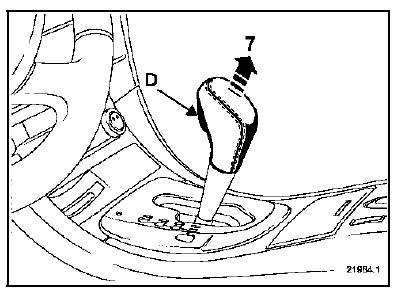

Appuyer sur le bouton de déverouillage de la

Appuyer sur le bouton de déverouillage de la commande (D), dégager le levier (7)

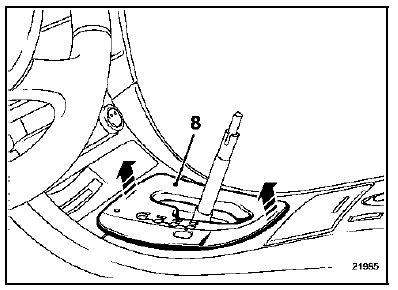

Déclipper la platine du levier (8).

Déclipper la platine du levier (8).

REPOSE

Clipper la platine du levier.

Assembler les deux parties du levier ; clipper l'ensemble.

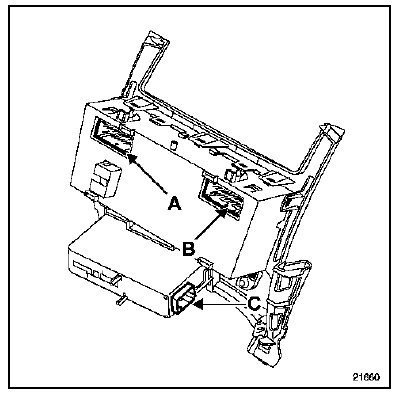

Extraire le support du tableau de commande - lecteur de carte afin de débrancher les connecteurs (A), (B) et (C) du tableau de la commande de climatisation et du lecteur de carte.

Déclipper le tableau de commande de son support.

Déclipper le tableau de commande de son support.

REPOSE

Procéder en sens inverse de la dépose.

NOTA : après le branchement de la batterie, réinitialiser.

IMPORTANT : ne pas oublier, après avoir branché la batterie, d'effectuer les apprentissages nécessaires pour que les véhicules fonctionnent correctement (consulter le chapitre 80A).
