Revue technique Renault Vel Satis: Précatalyseur arrière
MOTEUR V4Y
DEPOSE
La dépose du précatalyseur arrière nécessite la dépose du précatalyseur avant (voir chapitre 19 Echappement "Précatalyseur avant") et de la transmission droite (voir chapitre 29A Transmission "Transmission").

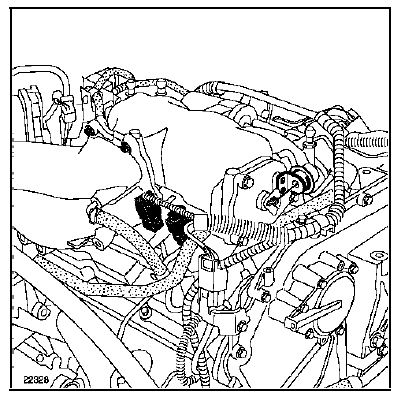

Débrancher la sonde à oxygène.
Déposer :
- le palier de transmission,
- le support de la biellette de reprise de couple,

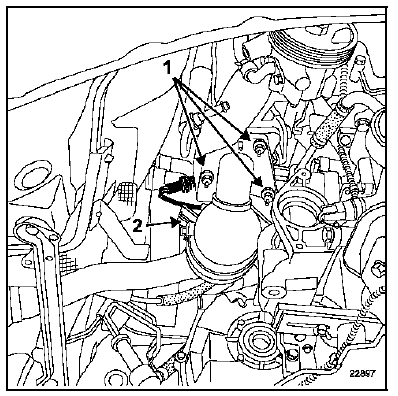

- les vis du précatalyseur-collecteur d'échappement (1),
- la bride du catalyseur (2),

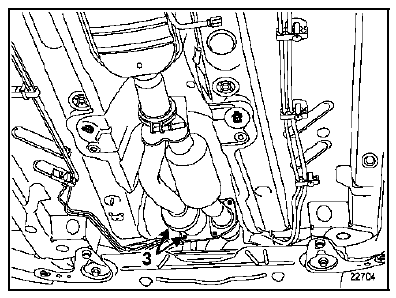

- les deux écrous du précatalyseur-catalyseur (3).
REPOSE

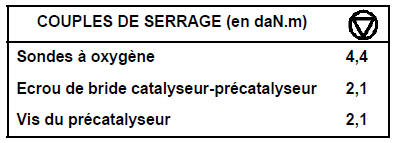

Reposer :
- les écrous de la bride catalyseur-précatalyseur,
- les vis du collecteur d'échappement arrièreprécatalyseur.
Remplacer le joint par un joint neuf.
