DEGARNISSAGE DES SIEGES

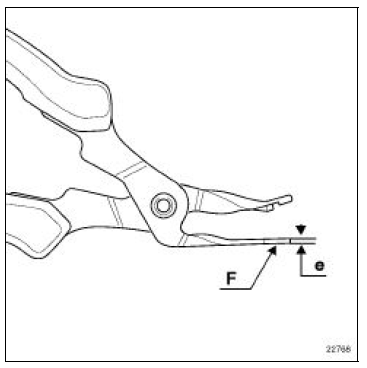

Pince pour fermeture à glissière Car. 1558
IMPORTANT : pour utiliser correctement la pince Car. 1558 sur ce véhicule, il est nécessaire de diminuer l'épaisseur du bec plat à e = 1,5 mm. Pour cela, meuler la face externe (F) du bec.
ATTENTION : surtout ne pas meuler la face d'appui interne du bec, ce qui affecterait le fonctionnement de la pince.
DEPOSE PARE-BRISE

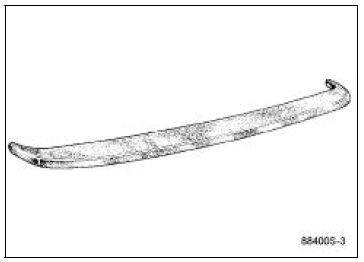

Protecteur de planche de bord Car. 1640
DESSERTISSAGE DES PANNEAUX DE PORTE

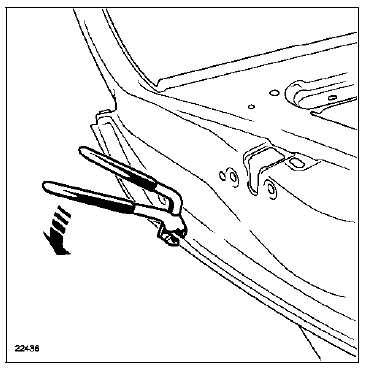

Pince à dessertir Car. 1657
Identification
Manuels de réparation moteur à consulter en fonction du type de moteur :
le moteur F4R - Fascicule moteur - Mot. F4 et la note technique du
moteur F4R,
le moteur G9T - Fascicule moteur - Mot. G9T,
le moteur P9X - Fascicule moteur - Mot. P9X,
le moteur V4Y - Fascicule m ...
Moteur P9X
DEPOSE
Débrancher la batterie.
Vidanger le circuit de fluide réfrigérant à l'aide d'une
station de charge.
Déposer :
la protection sous moteur,
partiellement les pare-boues.
Débrancher les connecteurs (A) d'alimentation des
antibrou ...
Moteur V4Y
IMPORTANT :
Le boîtier papillon motorisé n'est pas réparable.
AFFECTATION DES VOIES DU CONNECTEUR DU
BOITIER PAPILLON
Résistance moteur entre les voies A3 et A6 : 1 à 15 Ω
à 25 C
Résistance des potentiomètres entre les voies A1 ...
