Revue technique Renault Vel Satis: Moteur V4Y

Revue technique Renault Vel Satis / Moteur et périphériques / Melange carbure / Boîtier papillon motorisé / Moteur V4Y

IMPORTANT : Le boîtier papillon motorisé n'est pas réparable.

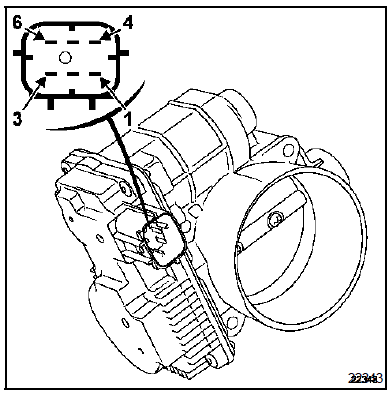

AFFECTATION DES VOIES DU CONNECTEUR DU

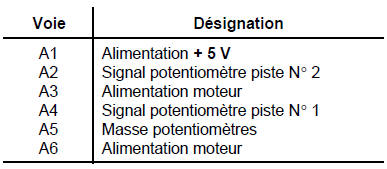

AFFECTATION DES VOIES DU CONNECTEUR DU BOITIER PAPILLON

Résistance moteur entre les voies A3 et A6 : 1 à 15 Ω

Résistance moteur entre les voies A3 et A6 : 1 à 15 Ω à 25 C

Résistance des potentiomètres entre les voies A1 et A5 : 875 à 1625 Ω à 25 C
