Revue technique Renault Vel Satis: Moteur V4Y

Revue technique Renault Vel Satis / Moteur et périphériques / Alimentation carburant / Contrôle du débit de la pompe d'alimentation / Moteur V4Y

OUTILLAGE SPECIALISE INDISPENSABLE

Mot. 1311-01 - Valise de contrôle de pression d'essence avec manomètre et embouts

Mot. 1311-08 - Raccord pour prise de pression de carburant

IMPORTANT :

Lors de cette opération, il est impératif :

  • de ne pas fumer et de ne pas approcher d'objet incandescent près de l'aire de travail,
  • de se protéger de projections d'essence dues à la pression résiduelle régnant dans les canalisations,
  • de protéger les zones sensibles à l'écoulement de carburant.

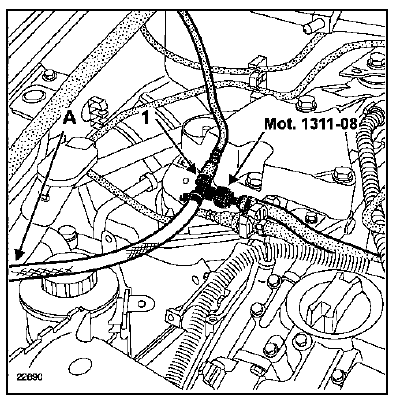

Débrancher le raccord rapide (1) sur le tuyau d'alimentation.

Adapter sur le raccord (1) le raccord en "T" Mot. 1311-08 équipé du manomètre de la valise de contrôle Mot. 1311-01 en (A).

Démarrer le véhicule afin de faire tourner la pompe à carburant.

Relever la pression qui doit être constante.

Pression lue : 3,5 bars +- 0,06.
