Revue technique Renault Vel Satis: Moteur F4R
OUTILLAGE SPECIALISE INDISPENSABLE
Mot. 1311-01 - Valise de contrôle de pression d'essence avec manomètre et embouts
Mot. 1311-08 - Raccord pour prise de pression de carburant
MATERIEL INDISPENSABLE
Eprouvette graduée de 2000 ml
ATTENTION : Pendre garde à la quantité d'essence se trouvant dans la rampe et le raccord. Protéger les parties sensibles.

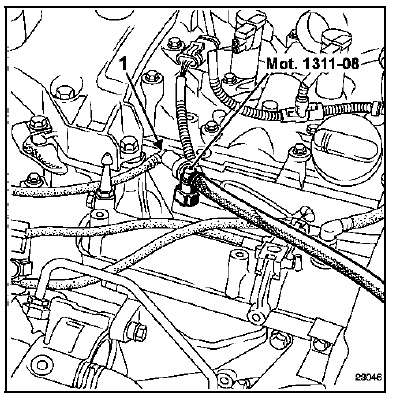

Débrancher le raccord d'arrivée de carburant (1) et y placer un raccord en "T" (Mot. 1311-08).
Adapter sur la sortie du raccord en "T" (Mot. 1311-08) un tuyau d'une longueur suffisante afin de faire débiter la pompe dans l'éprouvette graduée de contrôle.

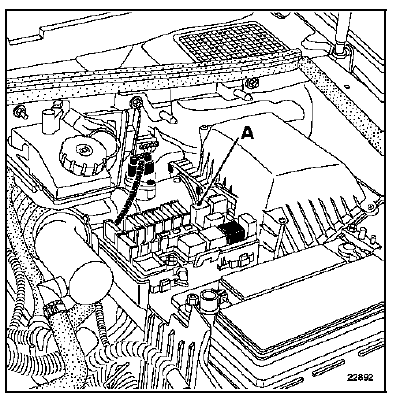

Faire tourner la pompe à essence en shuntant les voies 3 et 5 du relais de pompe à essence (A).
Relever le débit de la pompe.
Débit relevé : 80 à 120 l/h.
Moteur V4Y
OUTILLAGE SPECIALISE INDISPENSABLE
Mot. 1311-01 - Valise de contrôle de pression
d'essence avec manomètre et
embouts
Mot. 1311-08 - Raccord pour prise de pression de
carburant
IMPOR ...
Moteur V4Y
OUTILLAGE SPECIALISE INDISPENSABLE
Mot. 1311-01 - Valise de contrôle de pression
d'essence avec manomètre et
embouts
Mot. 1311-08 - Raccord pour prise de pression de
carburant
MATER ...
D'autres materiaux:
Moteur P9X
PRESENTATION DU CIRCUIT
Moteur
Calculateur d'injection
Sonde de température de liquide de refroidissement
Collecteurs d'échappement
Turbocompresseur
Collecteur de turbocompresseur
Echangeur de gaz EGR
Vanne EGR
Répartiteur d'admission
Admission d'ai ...
Ensemble de lignes
PRESENTATION DES LIGNES D'ECHAPPEMENT
Moteur F4R Turbocompressé
Moteur G9T
Catalyseur
Pot de détente
Silencieux
PRESENTATION DES LIGNES D'ECHAPPEMENT
Moteur P9X
Moteur V4Y
Précatalyseur
Catalyseur
Pot de détente
Silencieux
...
Interprétation des défauts
CIRCUIT
POTENTIOMETRE PAPILLON
1.DEF : Cohérence entre piste 1 et piste 2
CONSIGNES
CONSIGNE DE SECURITE : ne jamais rouler avec le véhicule
sans avoir vérifié
l'absence de toute panne relative au boîtier
papillon.
S ...
