Revue technique Renault Vel Satis: Ceinture de sécurité arrière

Revue technique Renault Vel Satis / Mécanismes et accessoires / Accessoires de securite / Ceinture de sécurité arrière

DEPOSE

Après avoir déposé :

  • la garniture supérieure de bas de marche arrière (chapitre 71A.F),
  • la tablette arrière latérale (chapitre 74A.A),
  • la garniture de custode (chapitre 71A.G),
  • la garniture de passage de roue (chapitre 71A.I),

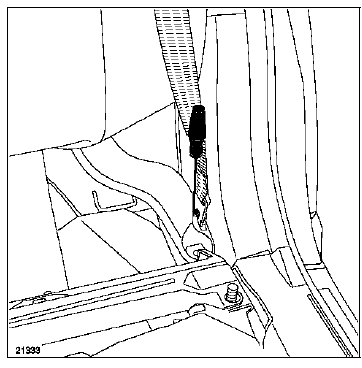

  • à l'aide d'un petit tournevis, déclipper la ceinture de sécurité.

Déposer :

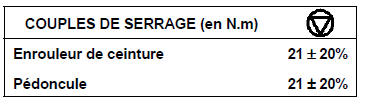

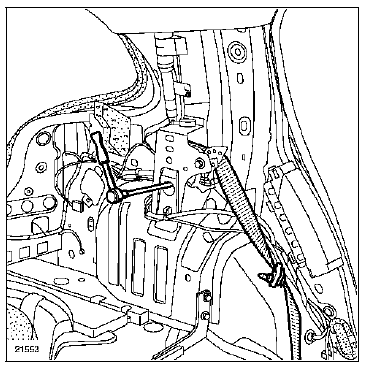

  • la fixation supérieure de la ceinture (située derrière la garniture de custode) (21 Nm +- 20%),

  • la fixation de l'enrouleur et dégager celui-ci,

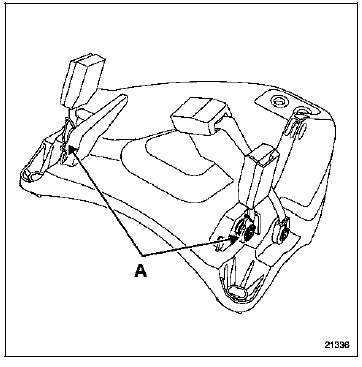

  • les vis (A) puis dégager les pédoncules.

CONNEXION RAPIDE

CONNEXION RAPIDE

Lors d'un déclenchement de prétensionneurs de ceintures, la connexion rapide et les ceintures arrières doivent être systématiquement remplacées, si celles-ci étaient attachées. Tout doute sur le port de la ceinture doit se traduire par son remplacement.

DEPOSE

Meuler la tête et chasser le corps du rivet.

Meuler la tête et chasser le corps du rivet.

REPOSE

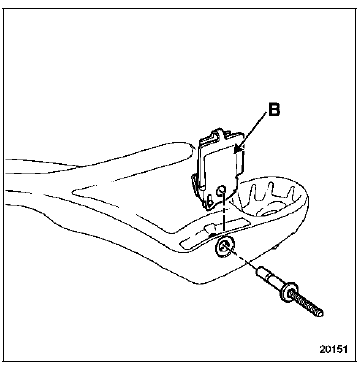

Positionner la connexion (B) dans son logement référence : 82 00 024 242.

Assembler la connexion avec le rivet spécifique référence : 77 01 049 320.
