Revue technique Renault Vel Satis: Moteur  P9X

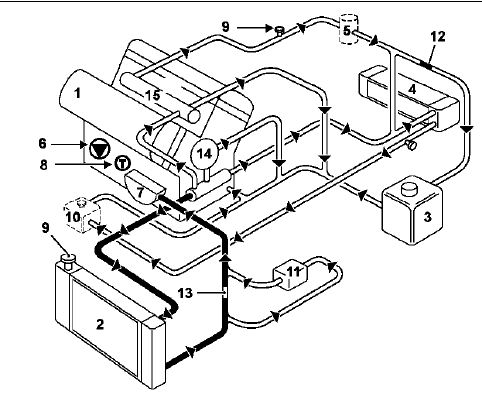

Revue technique Renault Vel Satis / Moteur et périphériques / Refroidissement / Schéma / Moteur  P9X

  1. Moteur
  2. Radiateur
  3. Vase d'expansion
  4. Aérotherme
  5. Support thermoplongeurs (seulement sur la version Pays Tempérés)
  6. Pompe à eau
  7. Echangeur de température eau-huile
  8. Thermostat
  9. Purgeur
  10. Chaudière additionnelle (seulement sur la version Grand Froid)
  11. Echangeur eau-huile pour la boîte de vitesses automatique
  12. Ajutage Ø 3 mm et de longueur 10 mm
  13. Ajutage Ø 16 mm et de longueur 10 mm
  14. Turbocompresseur
  15. Système EGR

La valeur de tarage de la soupape du vase d'expansion est de 1,8 bar.
