Revue technique Renault Vel Satis: Contrôle de conformité

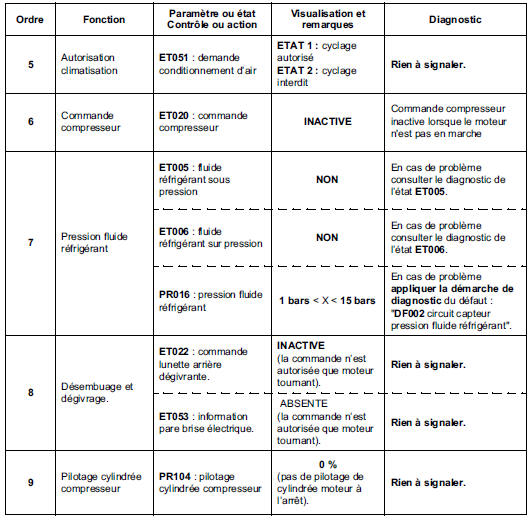

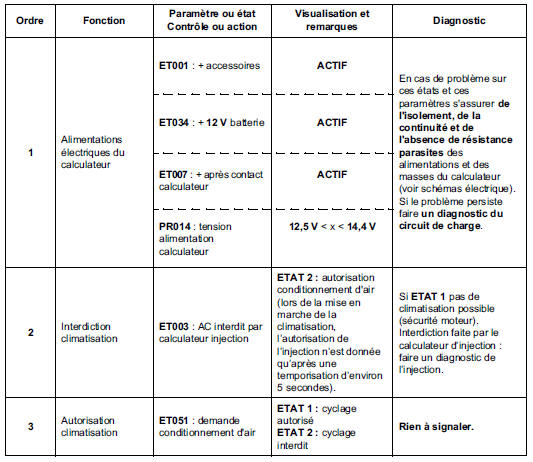

CONSIGNES
N'effectuer ce contrôle de conformité qu'après un contrôle complet à l'outil de diagnostic (les valeurs indiquées dans ce contrôle de conformité, ne sont données qu'à titre indicatif).
Conditions d'application : moteur arrêté sous contact, climatisation à l'arrêt.

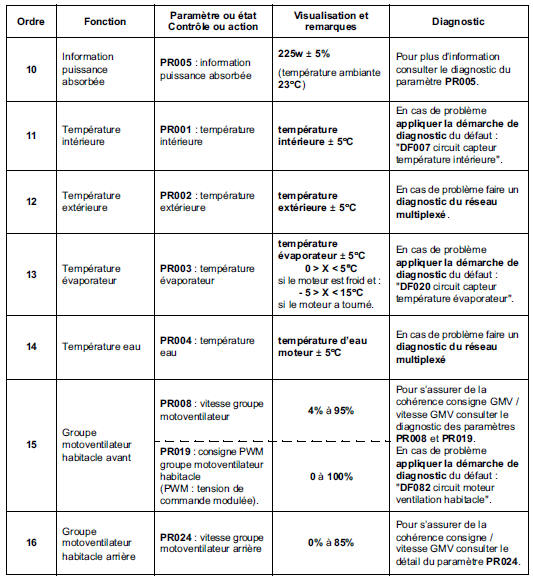

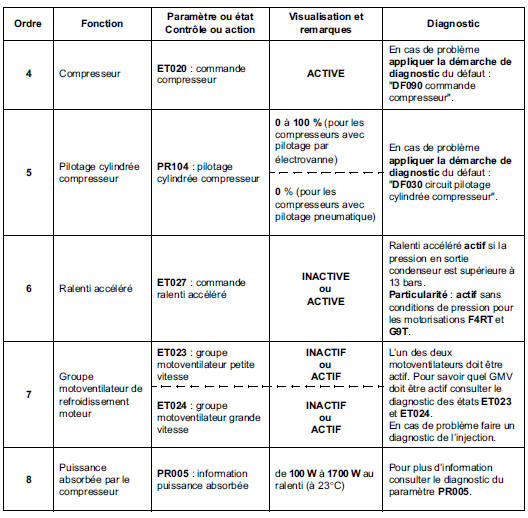

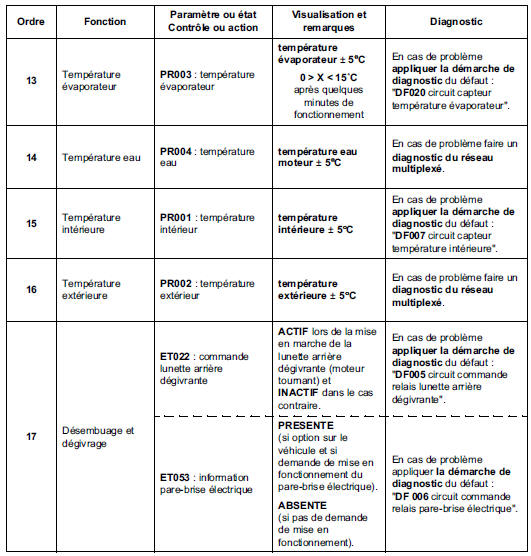

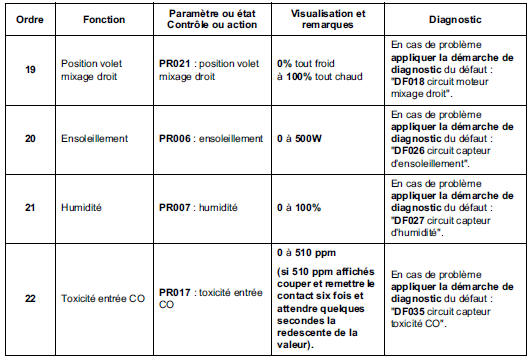

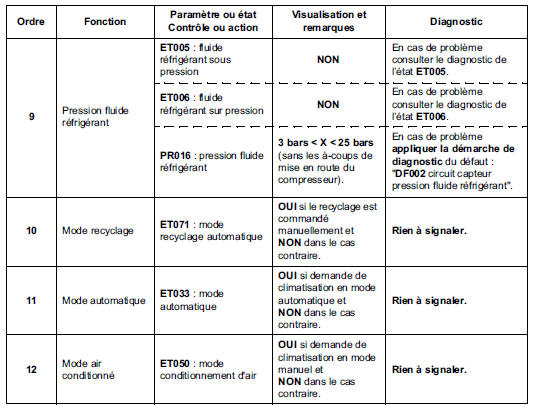

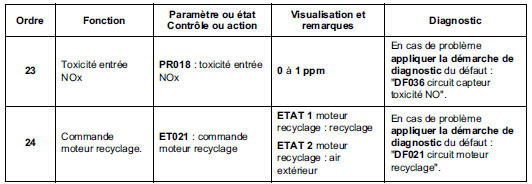

CONSIGNES
N'effectuer ce contrôle de conformité qu'après un contrôle complet à l'outil de diagnostic (les valeurs indiquées dans ce contrôle de conformité, ne sont données qu'à titre indicatif).
Conditions d'application : moteur au régime de ralenti, climatisation en fonctionnement.
Aide
REPERAGE DES FILS DES CONNECTEURS DE MOTOVENTILATEUR AVANT, CAPTEUR DE
TOXICITE,
MOTEUR DE MIXAGE GAUCHE ET MOTEUR DE MIXAGE DROIT
Connecteur 4 voies noir du module de puissance du motoventilateur ...
Interprétation des états
GROUPE
MOTOVENTILATEUR PETITE VITESSE
GROUPE MOTOVENTILATEUR GRANDE VITESSE
CONSIGNES
Si le fonctionnement du groupe motoventilateur ne se fait pas comme
indiqué, faire un
contrô ...
