Revue technique Renault Vel Satis / Moteur et périphériques / Suralimentation / Réglage de pression / Moteur G9T

CLAPET DE LIMITATION DE LA PRESSION DE SURALIMENTATION (WASTEGATE)

Contrôle de la pression de calibrage

Le contrôle ainsi que le réglage de la pression de calibrage ne peut pas s'effectuer turbocompresseur en place.

Il est nécessaire pour l'une ou l'autre des opérations de déposer le turbocompresseur (voir chapitre 12B Suralimentation "Turbocompresseur").

Utiliser un pied magnétique muni d'un comparateur

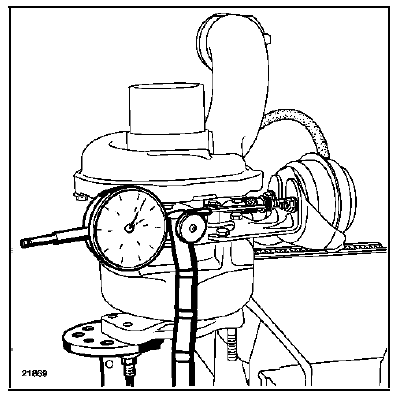

Utiliser un pied magnétique muni d'un comparateur qu'il faut positionner en bout de tige de wastegate (le plus possible dans l'axe de la wastegate).

Appliquer progressivement une dépression montante sur la wastegate à l'aide du manomètre Mot. 1014.

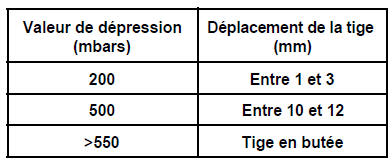

Valeur de calibrage

Mise en situation

Mise en situation

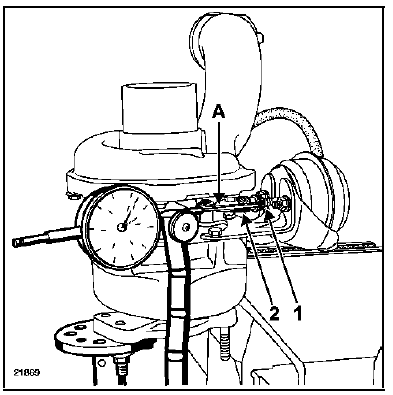

Lors d'un contrôle de la pression de calibrage, on peut avoir à intervenir sur le réglage de la longueur de la tige de wastegate (A) (pression hors tolérance).

Desserrer le contre-écrou (1).

Procéder au réglage en vissant ou en dévissant

Procéder au réglage en vissant ou en dévissant l'embout de réglage (2) par demi-tour jusqu'à obtenir la bonne pression de calibrage.

Visser la molette pour augmenter la pression de calibrage.

Dévisser la molette pour diminuer la pression de calibrage.

NOTA : Contrôler la pression de calibrage en ayant resserré le contre-écrou (1).

Valider la réparation par un essai routier en contrôlant les paramètres "Rapport Cyclique d'Ouverture" du clapet de limitation de suralimentation et "pression de suralimentation" sur les outils de diagnostic.
