Manuel du conducteur

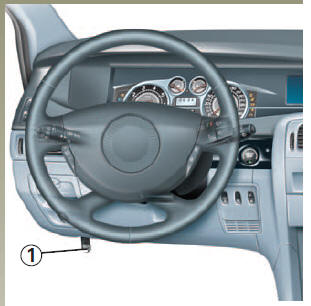

Pour ouvrir, tirez la manette 1.
Verrouillage de sécurité capot

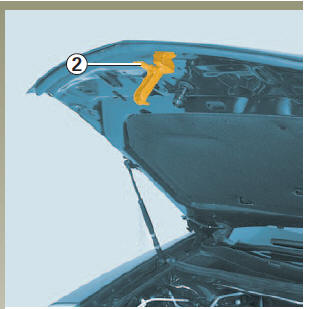

Pour déverrouiller, soulevez la palette 2.
Fermeture du capot
Avant fermeture, vérifiez que rien n'a été oublié dans le compartiment moteur.
Prenez le capot par le milieu et accompagnez-le jusqu'à 30 cm de la position fermée, puis lâchez-le. Il se verrouille de lui-même par l'effet de son poids.
| Assurez-vous de son bon
verrouillage. Lors des interventions sous le capot moteur, le motoventilateur peut se mettre en route à tout instant. Risque de blessures. |
Entretien
Niveau huile moteurCollecteur et répartiteur d'admission
Moteur V4Y
Boîtier papillon motorisé
Conduit de collecteur d'admission
Collecteur d'admission
Répartiteur d'admission
Volet d'air d'admission variable
Electrovanne de volet d'air d'admission variable
Réserve de vide
Amortisseur de pulsation
Rampe d' ...
Déphaseurs d'arbres à cames
MOTEUR V4Y
Les déphaseurs d'arbre à cames sont situés sur les arbres à cames d'admission.
Ils ont pour rôle de modifier le
calage de la distribution.
Ils sont actionnés en continu par le calculateur d'injection via deux
électrovannes.
Les & ...
Généralités
Ces véhicules sont obligatoirement équipés :
d'un système de réglage automatique de la hauteur
des projecteurs en fonction de l'assiette du véhicule,
de lave-projecteurs.
ATTENTION :
Il est interdit de monter un projecteur équipé de ...
