Revue technique Renault Vel Satis: Lunette arrière

Revue technique Renault Vel Satis / Mécanismes et accessoires / Vitrage / Lunette arrière

OUTILLAGE SPECIALISE INDISPENSABLE

Elé. 1552 Outil de dépose des bras d'essuievitre

DEPOSE

NOTA : lors d'un remplacement, la lunette sera livrée assemblée avec le joint d'encadrement, les deux cales inférieures et le pion d'indexage central.

Déposer la garniture de hayon (chapitre 73A.B).

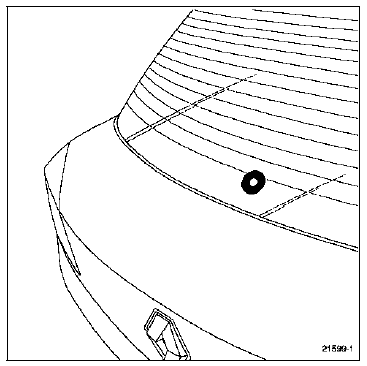

Déclipper le cache en appuyant sur la languette située

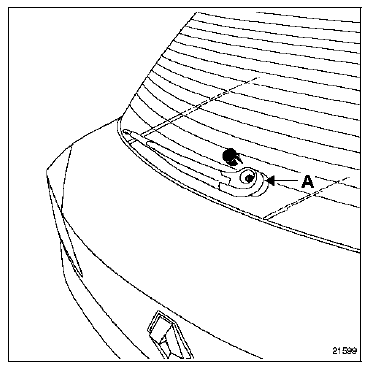

Déclipper le cache en appuyant sur la languette située sous le bras d'essuie-vitre (A).

A l'aide de l'outil (Elé. 1552), dégager le bras d'essuievitre.

NOTA : préparer le fil de découpe et deux poignées de

NOTA : préparer le fil de découpe et deux poignées de traction.

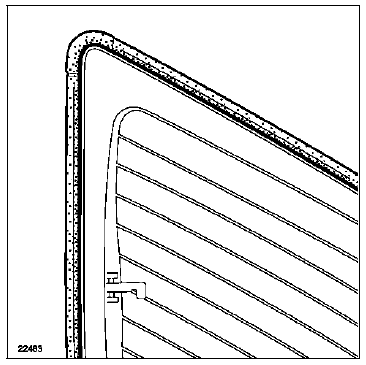

Passer le fil de découpe dans l'angle de la lunette en

Passer le fil de découpe dans l'angle de la lunette en prenant soin de le glisser sous la lèvre du surmoulage.

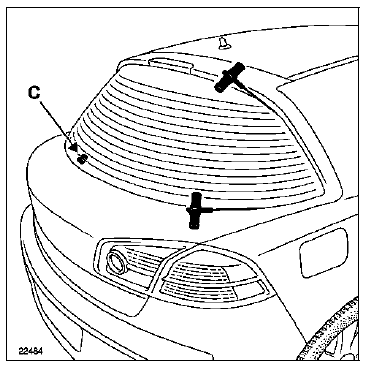

Découper le cordon de colle (deux opérateurs).

NOTA : lors de la découpe du cordon de colle, prendre garde au guide d'indexage (C) qui entraînera une résistance.

REPOSE

Pour la préparation et le collage, se reporter à la note technique (560 A).

IMPORTANT : il est impératif d'utiliser une colle de type Haut Module pour le collage des vitrages.

Après avoir arasé le cordon de colle et nettoyé la

Après avoir arasé le cordon de colle et nettoyé la lunette, coller le joint d'encadrement en commençant par les angles.

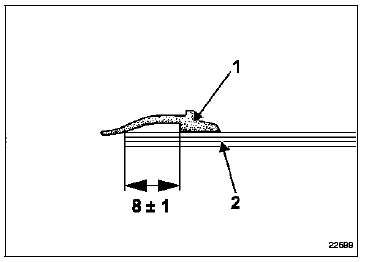

Respecter la distance de collage entre la feuillure de la

Respecter la distance de collage entre la feuillure de la lunette et la zone de collage du joint (8 +- 1 mm).

  1. Joint d'encadrement
  2. Lunette arrière

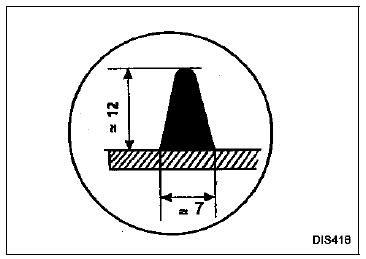

Respecter la taille du cordon de colle.

Respecter la taille du cordon de colle.

Coller la lunette (deux opérateurs).

Positionner trois cales en partie inférieure (d'épaisseur 3 mm) afin de répartir les jeux latéraux.

Sangler la lunette si nécessaire.

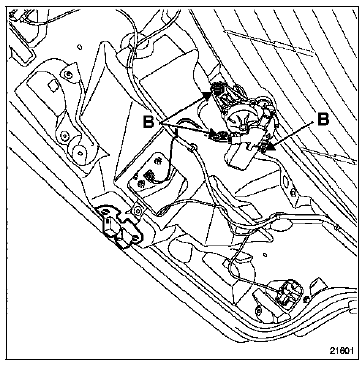

PARTICULARITES DE LA REPOSE DU MOTEUR D'ESSUIE-VITRE

Il est impératif de remplacer le joint d'étanchéité après

Il est impératif de remplacer le joint d'étanchéité après chaque dépose du moteur.

Après avoir fixé le moteur, vérifier que le moteur soit positionné à l'arrêt fixe.

Nettoyer les cannelures de l'axe du moteur.

Positionner le bras d'essuie-vitre en position repos avec un écrou neuf.
