Revue technique Renault Vel Satis: Bouclier avant

Revue technique Renault Vel Satis / Mécanismes et accessoires / Protections exterieures / Bouclier avant

DEPOSE

DEPOSE

Déposer :

Déposer :

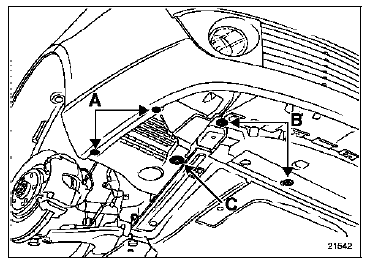

  • les vis (A) et (B),
  • l'agrafe (C),

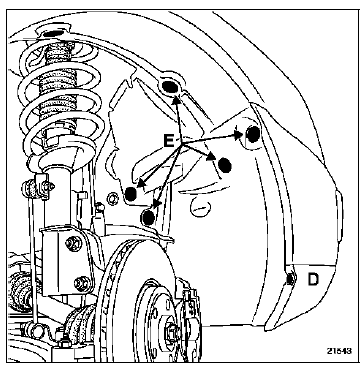

  • la vis (D),
  • les agrafes (E), puis dégager partiellement le protecteur intérieur d'aile,

  • la vis latérale.

Déclipper :

Déclipper :

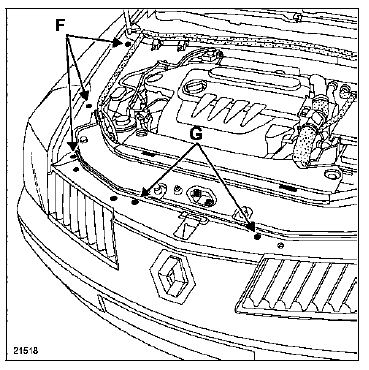

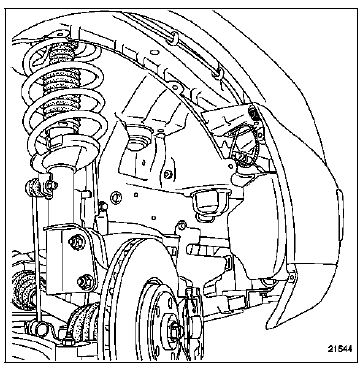

  • les agrafes (F), puis dégager la garniture intérieure d'aile,
  • les agrafes (G).

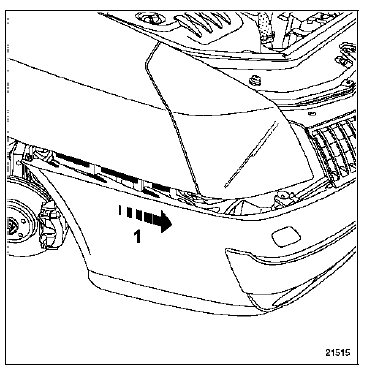

Dégager partiellement le bouclier (1).

Dégager partiellement le bouclier (1).

Débrancher :

  • les connecteurs antibrouillard,
  • l'alimentation des gicleurs de lave-phare.

DESHABILLAGE

Soulever manuellement le gicleur, puis déclipper

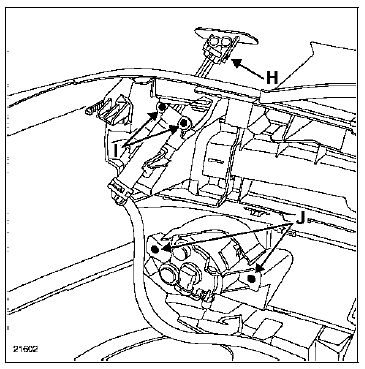

Soulever manuellement le gicleur, puis déclipper l'enjoliveur en (H).

Déposer :

  • les vis (I) et débrancher le tuyau d'eau,
  • les vis (J) et retirer l'antibrouillard,

Meuler les deux pions, puis dégager le monogramme.

Meuler les deux pions, puis dégager le monogramme.

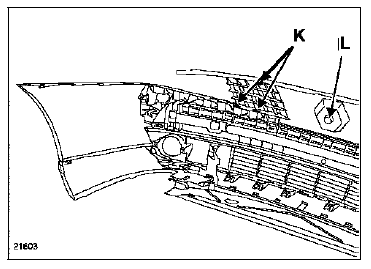

Dégager les clips (K) puis retirer la grille.

Particularité de la repose du monogramme

Ressouder les deux pions ou visser le monogramme par l'orifice prévu à cet effet (L).

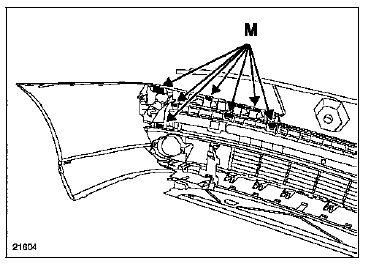

Déposer les clips (M) puis retirer l'absorbeur,

Déposer les clips (M) puis retirer l'absorbeur,

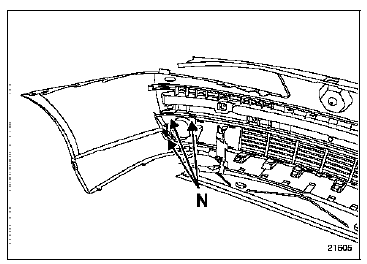

  • les clips (N), puis dégager l'enjoliveur d'antibrouillard,

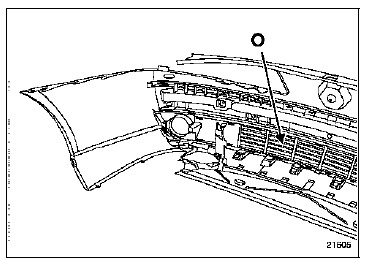

  • les clips (O), puis retirer la grille,

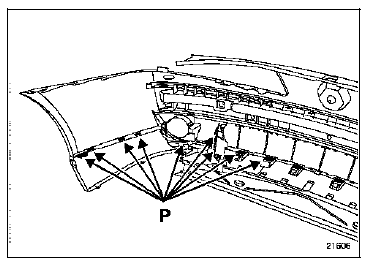

  • les fixations (P) et dégager l'enjoliveur inférieur.

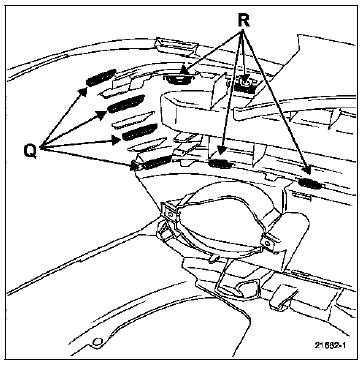

ATTENTION : pour déposer le bourrelet, il sera

ATTENTION : pour déposer le bourrelet, il sera nécessaire de meuler les quatre languettes (Q), puis déclipper les fixations (R).

REPOSE DU BOURRELET

NOTA : la méthode ci-après s'applique lors d'une dépose - repose du bourrelet.

Positionner le bourrelet et clipper les fixations (R).

Souder ou agrafer (agrafe nez de porc) les quatre languettes (Q) (voir ci-dessus).

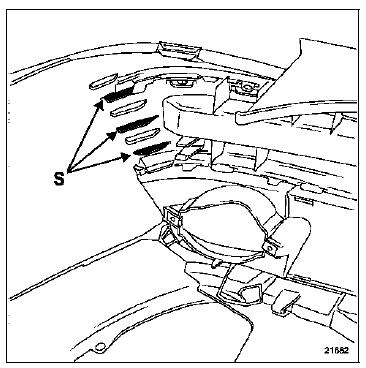

IMPORTANT : afin de renforcer la tenue du bourrelet

IMPORTANT : afin de renforcer la tenue du bourrelet sur le bouclier, souder ou agrafer (agrafe nez de porc) les trois languettes (S).

NOTA : lors d'un remplacement du bourrelet, souder

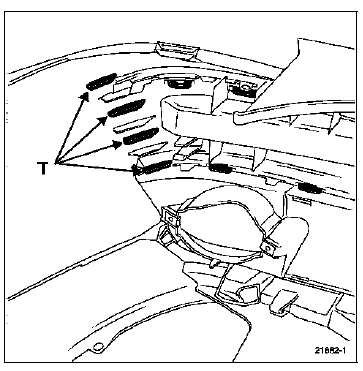

NOTA : lors d'un remplacement du bourrelet, souder ou agrafer (agrafe nez de porc) seulement les quatre languettes (T).

PARTICULARITES DE LA REPOSE DU BOUCLIER

NOTA : la repose nécessite deux opérateurs.

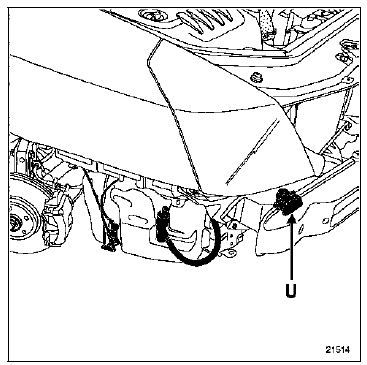

Avant la repose du bouclier, vérifier le bon état des

Avant la repose du bouclier, vérifier le bon état des platines guide (U).

Brancher le tuyau de lave-phare et les connecteurs antibrouillard.

Procéder dans le sens inverse de la dépose.
