Revue technique Renault Vel Satis: Lampes

Revue technique Renault Vel Satis / Equipement électrique / Lampes au xenon / Lampes

DEPOSE

ATTENTION : Les lampes au Xénon fonctionnent sous une tension de 20 000 volts à l'allumage puis de 85 volts alternatif en fonctionnement.

Il est donc impératif de débrancher le bloc optique avant le démontage.

Il est interdit d'allumer la lampe si celle-ci n'est pas positionnée dans le bloc optique (dangereux pour les yeux).

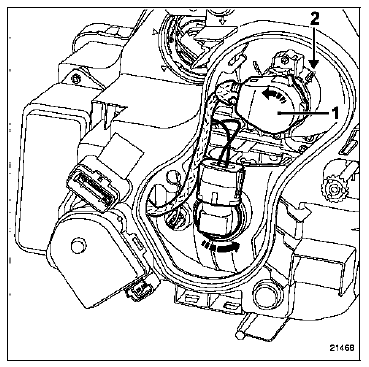

Débrancher le connecteur de la lampe (1) en le tournant d'un quart de tour dans le sens inverse des aiguilles d'une horloge.

Déposer la lampe en déclippant les agrafes de maintien (2).

ATTENTION :

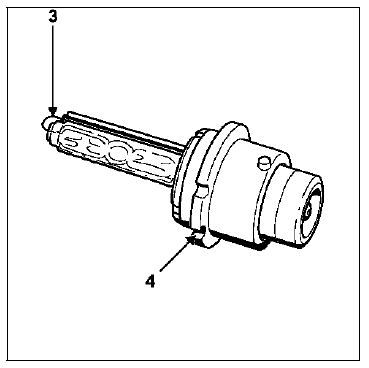

ATTENTION : La lampe ne doit subir aucun choc car le conducteur externe (3) est très fragile et ne doit pas être déformé.

REPOSE

Prendre la lampe par son culot (ne pas toucher l'ampoule avec les doigts, sinon la nettoyer avec de l'alcool et un chiffon doux non pelucheux).

Positionner la lampe. L'ergot (4) doit être en face de la gorge du projecteur.

Positionner le connecteur de la lampe en le tournant d'un quart de tour.

NOTA : La dépose de la lampe nécessite la dépose partielle de l'optique (voir chapitre "Projecteurs avant", "Lampes").

IMPORTANT : Après le remplacement d'une lampe au Xénon, il est nécessaire de procéder à l'initialisation du système et au réglage des projecteurs (voir chapitre "Initialisation").
