Revue technique Renault Vel Satis: Joint d'encadrement de porte arrière

Revue technique Renault Vel Satis / Etanchéité et insonorisation / Etancheite d'ouvrants / Joint d'encadrement de porte arrière

DEPOSE

NOTA : le joint d'encadrement et les coulisseaux sont moulés en une seule partie.

Déposer :

  • la garniture de porte (chapitre 72A.B),
  • les enjoliveurs extérieurs de montant de porte (chapitre 56A.D),
  • la coulisse de montant fixe de porte (chapitre 66A.D).

Déclipper en partie supérieure le joint de double

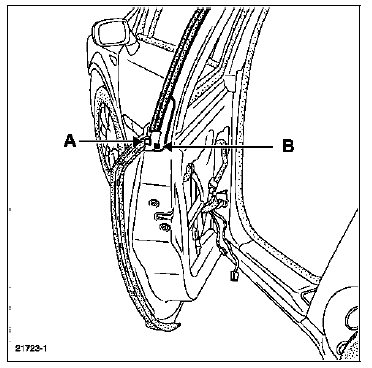

Déclipper en partie supérieure le joint de double étanchéité de panneau de porte (A).

Décoller le ruban double face (B) (remplacer le ruban double face lors de la repose).

Dégager soigneusement le joint d'encadrement de

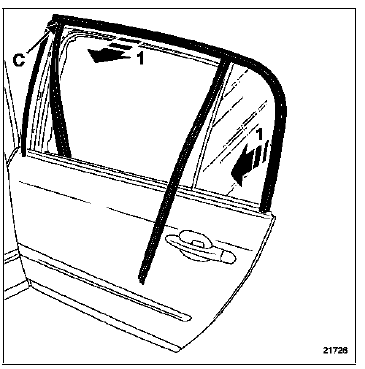

Dégager soigneusement le joint d'encadrement de porte (1).

REPOSE

Positionner et chausser le joint à l'angle (C).

Clipper celui-ci sur toute sa longueur.
