Revue technique Renault Vel Satis / Equipement électrique / Lampes au xenon / Initialisation du système et réglage des projecteurs

Cette procédure est à réaliser après toute opération sur un projecteur, sur un capteur ou sur un élément des trains roulants.

Mettre le véhicule sur une aire plane.

IMPORTANT : Ne pas serrer le frein de stationnement.

S'assurer que le coffre du véhicule soit vide.

Ne pas monter dans le véhicule pendant la durée de l'opération.

Vérifier la pression des pneus et ouvrir le capot moteur.

Régler et mettre en place le régloscope.

Brancher les outils de diagnostic et vérifier l'absence de défaut.

Mettre le contact, allumer les feux de croisement, sélectionner et valider le calculateur "Lampe à décharge".

Lancer la commande : "AC010 : Calibration Calculateur".

REMARQUE :

Il est possible de vérifier que le système soit initialisé :

  • la valeur du capteur avant lue par le paramètre "PR017 : Hauteur avant" doit être identique à la valeur de hauteur avant initiale (PR004),
  • la valeur du capteur arrière lue par le paramètre "PR018 : Hauteur arrière" doit être identique à la valeur de hauteur arrière initiale (PR005).

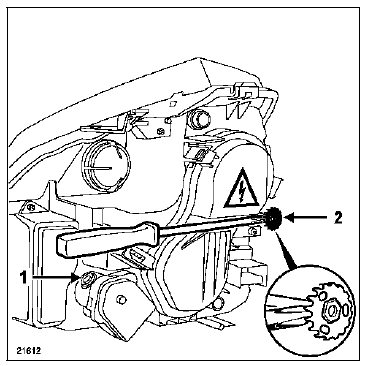

Sans couper le contact, procéder au réglage en hauteur par la vis (1) et en direction par la vis (2) avec un tournevis cruciforme.

IMPORTANT : L'assiette du véhicule ne doit pas changer entre l'initialisation et le réglage des projecteurs. Ces deux opérations sont indissociables.

IMPORTANT :

IMPORTANT :

L'initialisation du système est impossible :

  • si la vitesse véhicule est absente ou non nulle,
  • si la position d'un capteur est hors tolérance,
  • si la configuration du calculateur n'est pas correctement réalisée.
    Boîtier électronique (ballast)
    ATTENTION : Les lampes au Xénon fonctionnent sous une tension de 20 000 volts à l'allumage puis sous 85 volts alternatif en fonctionnement. Il est donc impératif de dé ...
