Revue technique Renault Vel Satis: Implantation des calculateurs dans le véhicule

Revue technique Renault Vel Satis / Equipement électrique / Cablage / Implantation des calculateurs dans le véhicule

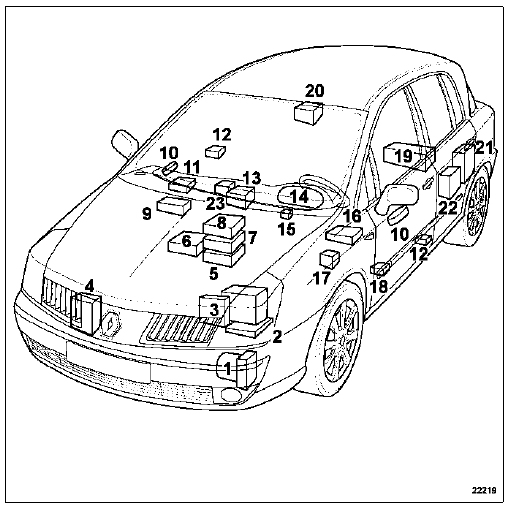

  1. Calculateur de système antiblocage
  2. Calculateur d'injection
  3. Calculateur de transmission automatique
  4. Régulateur de vitesse à contrôle de distance (radar)
  5. Lecteur de carte RENAULT
  6. Unité Centrale de Communication (pour la Navigation)
  7. Tableau de commande de climatisation régulée
  8. Autoradio "Bas de Gamme" ou chargeur de CD
  9. Afficheur radio ou écran de navigation
  10. Commande de lève-vitre et rétroviseurs électriques
  11. Boîtier de synthèse de la parole
  12. Capteurs de chocs latéraux
  13. Calculateur airbag
  14. Tableau de bord
  15. Verrou électrique de colonne de direction
  16. Unité Centrale Habitacle
  17. Réglage en site
  18. Mémorisation du poste de conduite
  19. Frein de stationnement électrique
  20. Aide au stationnement
  21. Chargeur de CD (avec radio "Bas de Gamme")
  22. Calculateur de Système de Surveillance de la Pression des Pneumatiques
  23. Répétiteur de transmission automatique
    Cablage
    ...

    Implantation des calculateurs diagnostiqués
    Calculateur de système antiblocage Calculateur d'injection Régulateur de vitesse à contrôle de distance (radar) Tableau de commande de climatisation régul& ...
