Manuel du conducteur Renault Vel Satis: Bloc outils (Cric - Manivelle...)

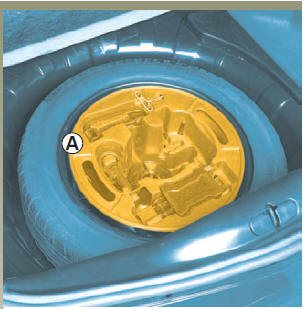

Le bloc-outils A est situé dans le coffre, sur la roue de secours.

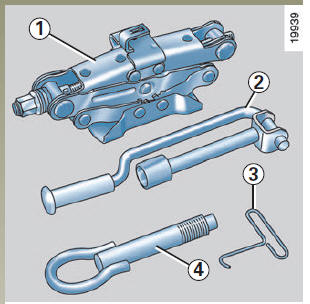

Cric 1
Déclipsez la languette de maintien du cric.
Dégagez le cric 1.
Lors de sa remise en place, repliez correctement le cric avant de le remettre dans son logement.
| Le cric est destiné au changement de roue. En aucun cas, il ne doit être utilisé pour procéder à une réparation ou pour accéder sous le véhicule. |
Clé de roue 2
Elle permet de bloquer ou de débloquer les vis de roue.
Clé d'enjoliveur 3
Elle permet de retirer les enjoliveurs de roue.
Anneau de remorquage 4
Reportez-vous au paragraphe " remorquage " en chapitre 5.
Rangements
Des emplacements sont prévus dans le bloc-outils pour recevoir une boite d'ampoules, un écrou antivol, une clé d'antivol.
