Manuel du conducteur
MOTEUR P9X
MATERIEL INDISPENSABLE
Clé dynamométrique
Clé fourche de 28 mm
Mettre le véhicule sur un pont élévateur à deux colonnes.
Débrancher la batterie.
DEPOSE
Déposer le bouclier (voir chapitre 54A.a "Dépose bouclier avant").

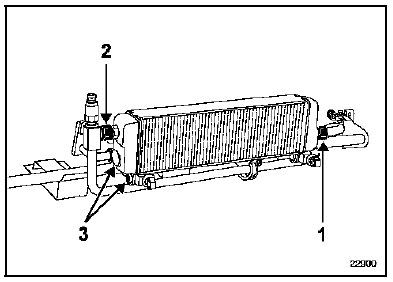

Vidanger l'huile de l'échangeur par la canalisation inférieure en (1).
Déposer :
REPOSE
Reposer :
NOTA : le boîtier de dérivation d'huile est équipé d'une sonde thermostatique qui empêche le passage de l'huile moteur vers l'échangeur lorsque la température de celle-ci est inférieure à 110 C, le remplissage de l'échangeur est donc impératif avant sa repose.
Méthode de remplissage de l'échangeur

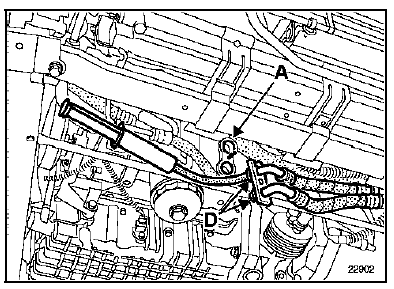

Déposer les deux canalisations sur le boîtier de dérivation en (A) pour faciliter le remplissage de l'échangeur (mise à l'air libre).

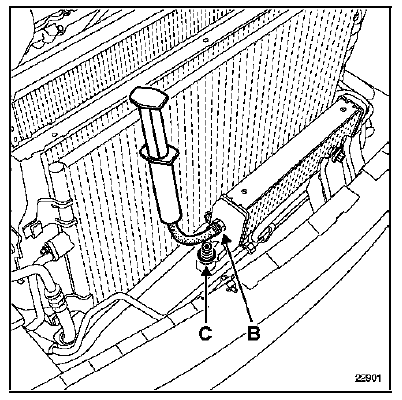

Effectuer le remplissage de l'échangeur à l'aide d'une seringue en (B) jusqu'à débordement.
Reposer la canalisation supérieure puis déposer l'orifice de remplissage en (C) pour continuer le remplissage à la seringue jusqu'à débordement.
Reposer l'orifice de remplissage.
Continuer le remplissage jusqu'à débordement par les canalisations supérieures (D) du boîtier de dérivation.
La capacité de l'échangeur et des canalisations est d'environ 0,8 litre.
Reposer les canalisations sur le boîtier de dérivation.
Effectuer le reste de la repose dans le sens inverse de la dépose.
Schéma de principe du circuit de freinage
NOTA : le schéma suivant est un schéma de
principe général ; il ne faut en aucun cas le prendre
comme référence pour les piquages et l'affectation
des circuits. Lors du remplacement d'un des
éléments constitutifs du circuit de freinage d'un ...
Boîtier électronique (ballast)
ATTENTION :
Les lampes au Xénon fonctionnent sous une tension
de 20 000 volts à l'allumage puis sous 85 volts
alternatif en fonctionnement.
Il est donc impératif de débrancher la batterie avant
toute intervention.
Il est interdit d'allumer la lampe si celle-ci n ...
Admission d'air
Moteur F4R
Schema du circuit d'admission d'air
Echangeur air-air
Entrée d'air
Filtre à air
Turbocompresseur
Collecteur d'admission
Boîtier papillon motorisé
Moteur G9T
Echangeur air-air
Entrée d'air
Filtre à air
Débi ...
