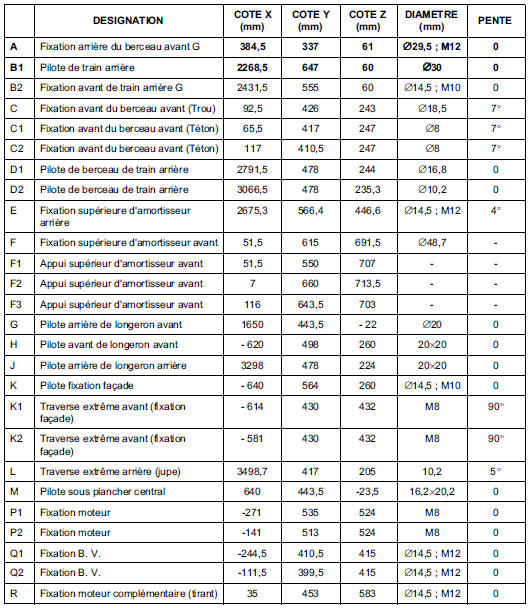

Revue technique Renault Vel Satis: Cotes de soubassement

Revue technique Renault Vel Satis / Généralités véhicule / Caracteristiques / Cotes de soubassement

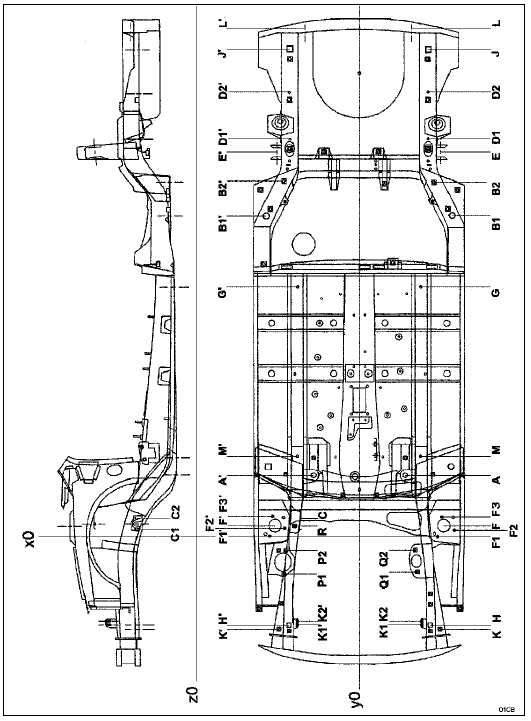

A et B = référentiel de mise en assiette

A et B = référentiel de mise en assiette
