Revue technique Renault Vel Satis: Contacteurs lève-vitres électriques

Revue technique Renault Vel Satis / Equipement électrique / Commande - signalisation / Contacteurs lève-vitres électriques

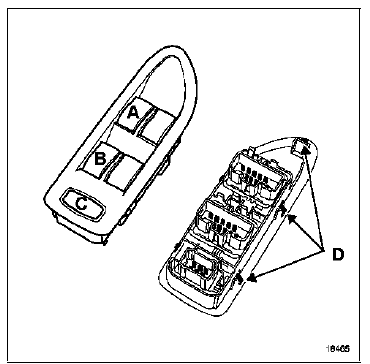

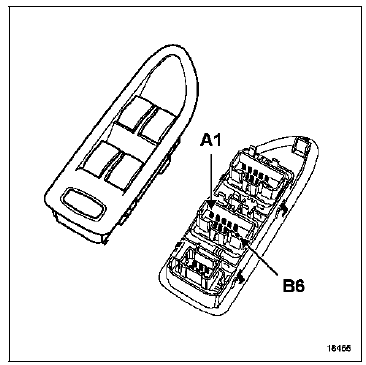

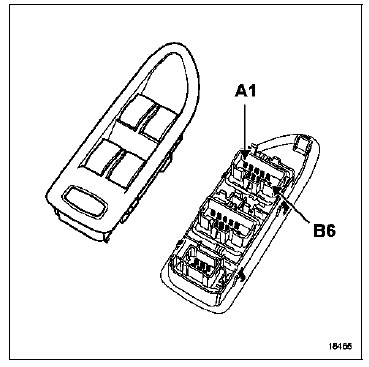

PLATINE D'ACCOUDOIR (la plus complète)

  1. Contacteur lève-vitres conducteur et passager avant
  2. Contacteur lève-vitres arrière droit et gauche
  3. Contacteur condamnation lève-vitres arrière et portes arrière (selon version)

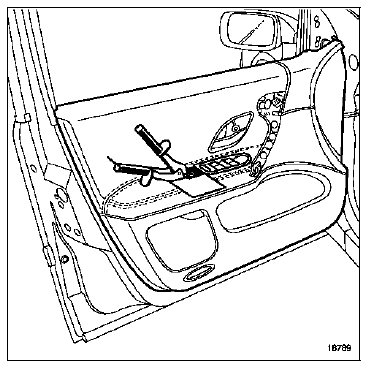

DEPOSE DES CONTACTEURS

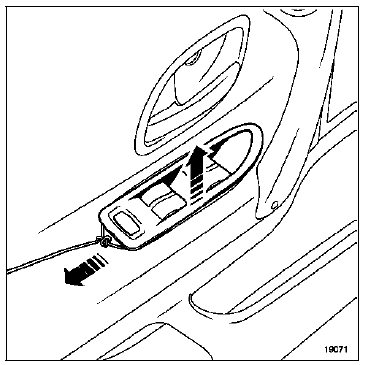

La platine de commande des lève-vitres est clippée par des languettes (D) sur le panneau de porte.

Pour le déposer, deux solutions sont efficaces :

  • utiliser une pince à garnitures,

  • utiliser un fil électrique afin d'appuyer sur les verrous (D).

Débrancher les connecteurs.

Débrancher les connecteurs.

CONTACTEURS LEVE-VITRES AVANT SUR PORTE CONDUCTEUR

Deux types de contacteurs de lève-vitres avant

Deux types de contacteurs de lève-vitres avant peuvent équiper le véhicule :

  • Lève-vitre impulsionnel conducteur et passager non multiplexé

Commande lève-vitre conducteur et passager à deux positions (normale et impulsionnelle).

  • Lève-vitre impulsionnel conducteur et passager multiplexé

Physiquement, ce montage est identique au modèle non multiplexé, mais câblé différemment.

NOTA : l'éclairage de ces contacteurs se fait dès l'apparition du + après contact (pas d'éclairage de nuit).

CONTACTEUR LEVE-VITRE ARRIERE SUR PORTE CONDUCTEUR

Deux types de contacteurs doubles peuvent équiper le

Deux types de contacteurs doubles peuvent équiper le véhicule :

  • Lève-vitre électrique

Commandes arrière gauche et arrière droite à une seule position.

  • Lève-vitre impulsionnel

Commandes arrière gauche et arrière droite à deux positions (commande normale et impulsionnelle pour les vitres arrière).

NOTA : l'éclairage de ces contacteurs se fait dès l'apparition du + après contact (pas d'éclairage de nuit).

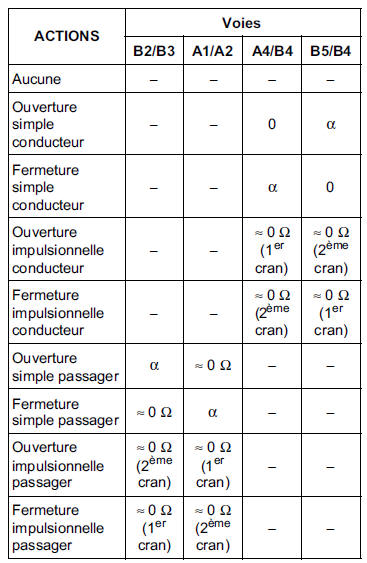

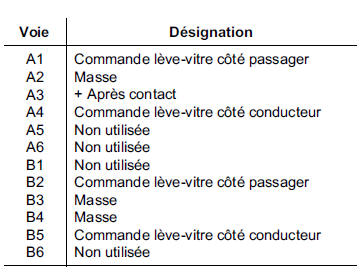

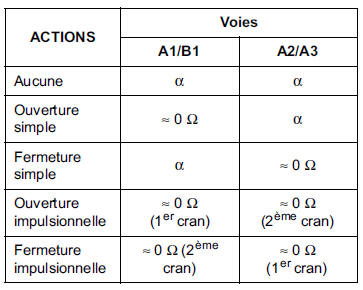

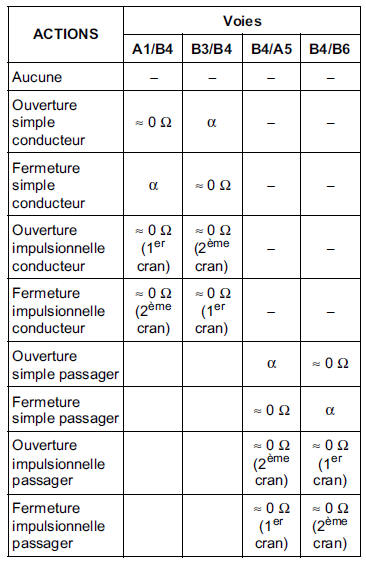

  • Lève-vitre impulsionnel conducteur et passager non multiplexé connecteur gris (direction à gauche)

FONCTIONNEMENT (contrôle de la résistance à

FONCTIONNEMENT (contrôle de la résistance à l'aide d'un multimètre, valeur lue proche de 0 ohm)

  • Lève-vitre impulsionnel conducteur et passager non multiplexé connecteur gris (direction à droite)

FONCTIONNEMENT (contrôle de la résistance à

FONCTIONNEMENT (contrôle de la résistance à l'aide d'un multimètre valeur lue proche de 0 ohm)

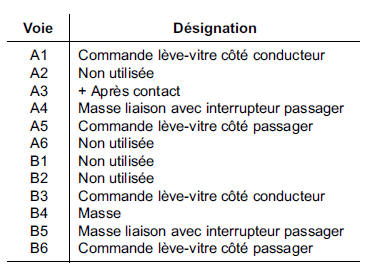

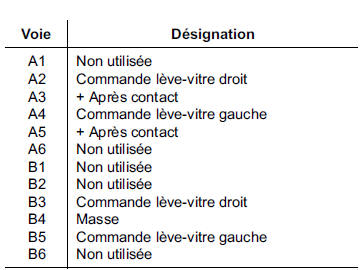

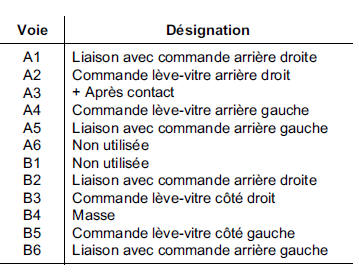

  • Lève-vitre impulsionnel conducteur et passager multiplexé connecteur noir (tous types)

FONCTIONNEMENT (contrôle de la résistance à

FONCTIONNEMENT (contrôle de la résistance à l'aide d'un multimètre)

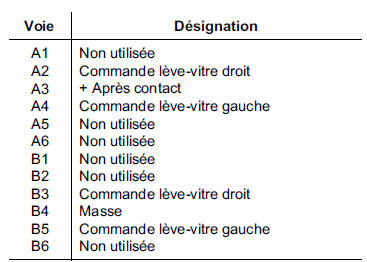

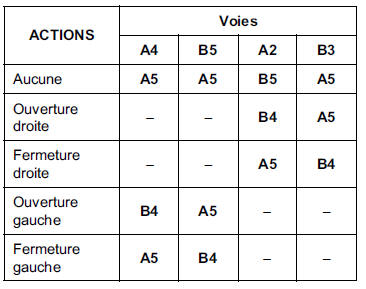

  • Lève-vitre électrique arrière simple : connecteur blanc (tous types)

FONCTIONNEMENT (contrôle de la résistance à

FONCTIONNEMENT (contrôle de la résistance à l'aide d'un multimètre)

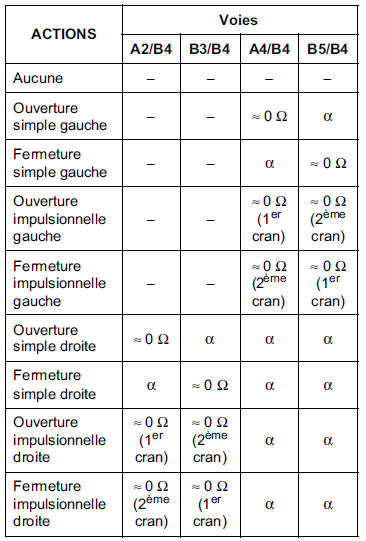

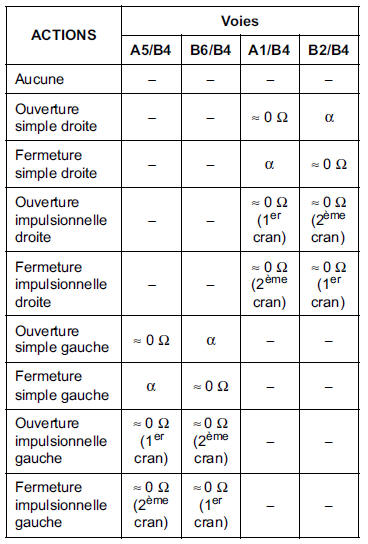

  • Lève-vitre arrière impulsionnel : connecteur marron (tous types)

FONCTIONNEMENT (contrôle de la résistance à

FONCTIONNEMENT (contrôle de la résistance à l'aide d'un multimètre valeur lue proche de 0 ohm)

CONTACTEUR LEVE-VITRES PASSAGER SUR

CONTACTEUR LEVE-VITRES PASSAGER SUR PORTE PASSAGER

Deux types de contacteurs de lève-vitres avant

Deux types de contacteurs de lève-vitres avant peuvent équiper le véhicule :

  • lève-vitre impulsionnel non multiplexé
  • lève-vitre impulsionnel multiplexé

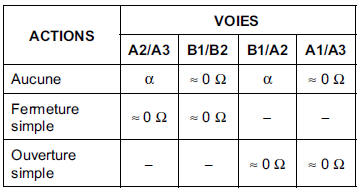

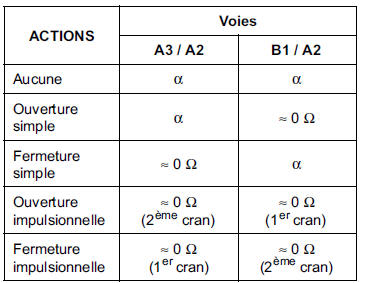

Fonctionnement (contrôle de la résistance à l'aide d'un ohmmètre, valeur lue proche de 0 ohm).

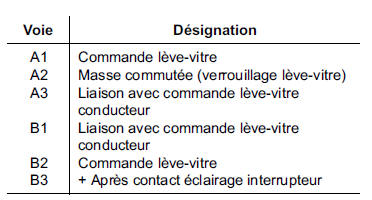

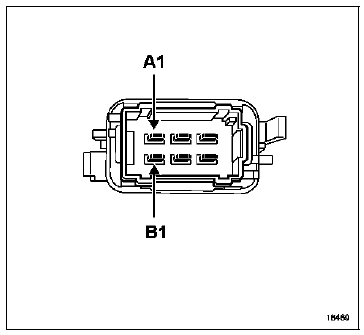

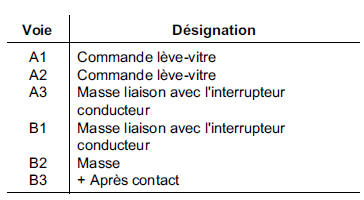

Lève-vitre impulsionnel non multiplexé : connecteur gris (tous types)

Lève-vitre impulsionnel multiplexé :

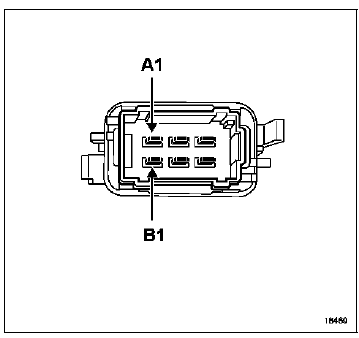

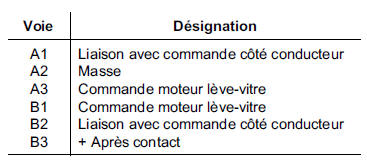

Lève-vitre impulsionnel multiplexé : connecteur noir (tous types)

CONTACTEUR LEVE-VITRE ARRIERE SUR

CONTACTEUR LEVE-VITRE ARRIERE SUR PORTES ARRIERE

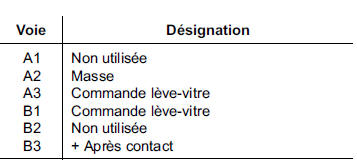

Contacteur lève-vitre simple

Contacteur lève-vitre simple

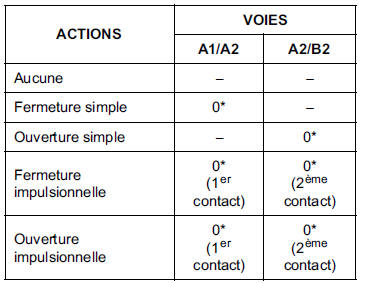

Contacteur lève-vitre anti-pincement arrière :

Contacteur lève-vitre anti-pincement arrière : connecteur blanc

*ATTENTION :

*ATTENTION : Il n'est pas possible de contrôler les contacteurs arrière avec un multimètre.

Néanmoins il est possible de shunter les voies correspondantes, afin de déterminer l'état du contacteur.

    Contacteur de condamnation des portes
    Contrôles au multimètre ...

    Contacteur sécurité enfant
    Lors de la condamnation, un voyant rouge (piloté par l'Unité Centrale Habitacle) s'allume sur le contacteur. Cet interrupteur est utilisé pour inhiber l'ouverture des por ...
