Manuel du conducteur Renault Vel Satis: Système antidémarrage
Il interdit le démarrage du véhicule à toute personne ne disposant pas de la carte RENAULT du véhicule.
Le véhicule est automatiquement protégé quelques secondes après l'arrêt du moteur.
| Toute intervention ou
modification sur le système
antidémarrage (boîtiers
électroniques, câblages,
etc.) peut être dangereuse. Elle doit être effectuée par le personnel qualifié RENAULT. |
Principe de fonctionnement
Principe de fonctionnement

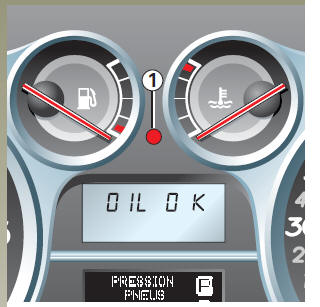

A la mise sous contact (insertion complète de la carte RENAULT dans le lecteur) le témoin 1 s'allume fixe durant quelques secondes puis s'éteint.
Le véhicule a reconnu le code et le démarrage est donc possible.
Si le code n'est pas reconnu par le véhicule, le témoin 1 et le lecteur clignotent indéfiniment (clignotement rapide), le véhicule ne peut pas démarrer.
Témoins
Témoin de protection du véhicule

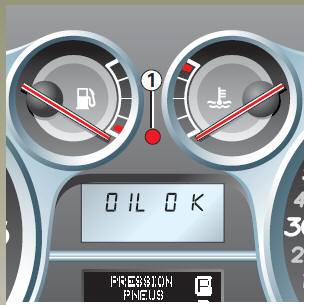

Quelques secondes après l'arrêt du moteur, le témoin 1 clignote en permanence.
Témoin de fonctionnement du système
A la mise sous contact vous pouvez démarrer le moteur. Le témoin 1 s'allume fixe durant environ trois secondes, puis s'éteint.
Témoin d'anomalie de fonctionnement
Après la mise sous contact, si le témoin 1 continue à clignoter ou reste allumé fixe cela indique une anomalie de fonctionnement dans le système.

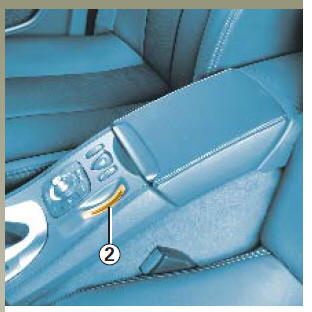

En cas de perturbation et/ou de non reconnaissance de la carte RENAULT mains libres, insérez celle- ci dans le lecteur de carte 2.
En cas de défaillance de la carte RENAULT (clignotement rapide du témoin 1 et du lecteur de carte), utilisez, si possible, la seconde carte RENAULT (livrée avec le véhicule).
Dans tous les cas, faites appel impérativement à un Représentant RENAULT qui est seul habilité à dépanner le système antidémarrage.
