Manuel du conducteur

FONCTIONNEMENT (contrôle de la résistance à l'aide d'un multimètre)

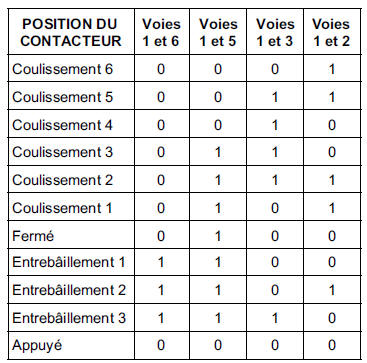

NOTA :0 = circuit passant (fermé)
1 = circuit ouvert

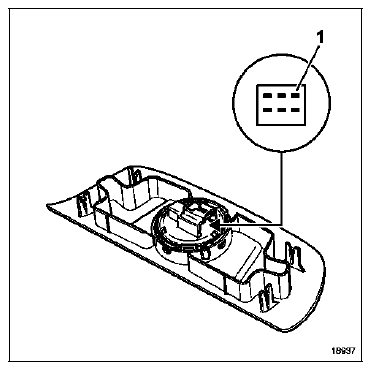

Contacteur de siège chauffant
Contacteur de condamnation des portesAffectation des voies du calculateur de puissance
MOTEUR P9X
CONNECTEUR A
A1 --- + 12 V après relais de verrouillage
injection
A2 →← Liaison diagnostic calculateur de
puissance
A3 ← Commande injecteur n 1
A4 ← Commande injecteur n 2
A5 ← Commande injecteur n 3
A6 ← Commande injecteur n 4
A7 & ...
Généralités
Habitacle
Compartiment moteur
Air extérieur
Vers boîtier de mixage d'a
Tablier d'auvent
Air extérieur ou recyclé
Compresseur
Condenseur
Bouteille déshydratante
Capteur de pression
Orifice calibré
Evaporateur
Motoventilateur ...
Interprétation des états
HAYON OUVERT
CONSIGNES
Aucun défaut ne doit être présent ou mémorisé.
Ouvrir le hayon ou la lunette arrière : l'état hayon ouvert doit être actif.
Fermer le hayon et la lunette arrière : l'état coffre ouvert doit être ...
