Revue technique Renault Vel Satis: Combinatoires des chocs

Revue technique Renault Vel Satis / Généralités véhicule / Collision / Combinatoires des chocs

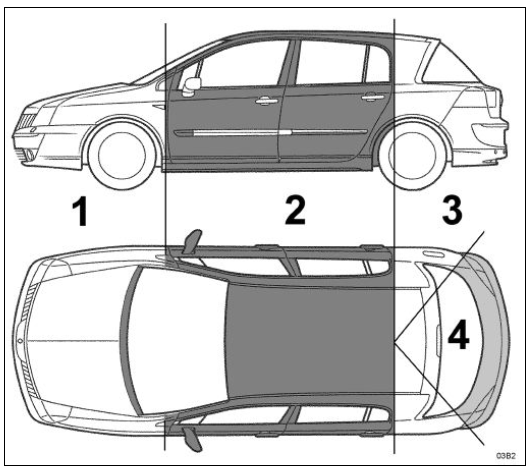

ZONES DE CHOC

  1. CHOC AVANT
  2. CHOC LATERAL
  3. CHOC LATERAL ARRIERE
  4. CHOC ARRIERE

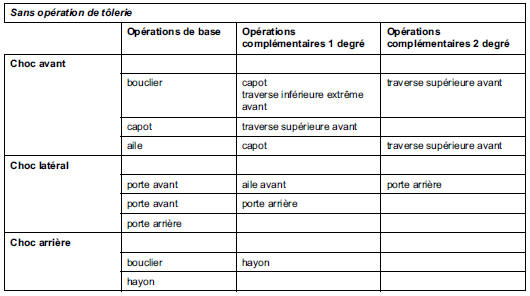

Combinatoires des pièces de rechange en fonction des chocs

Avec opération de tôlerie

Avec opération de tôlerie

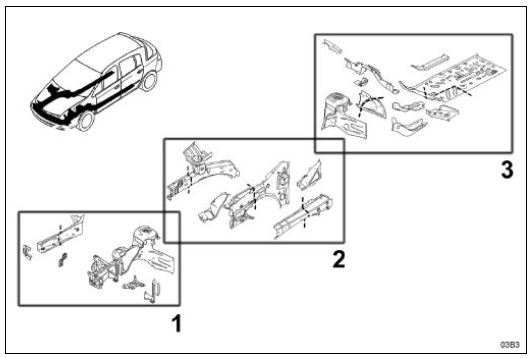

CHOC AVANT

1er Degré

1er Degré

traverse latérale extrême avant

fermeture de longeron avant

support de traverse supérieure avant

demi-bloc avant

2ème Degré

côté d'auvent avec renfort supérieur de côté d'auvent

longeron partie avant

passage de roue partie avant

3ème Degré

passage de roue

tablier latéral

traverse avant sous le plancher

boîtier de fixation de berceau

traverse latérale

plancher latéral

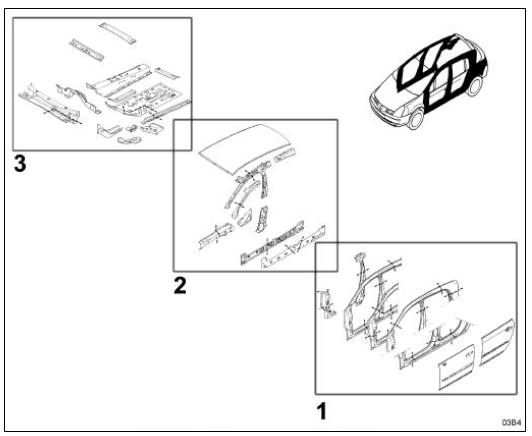

CHOC LATERAL

1er Degré

1er Degré

panneau de porte avant

pied avant avec renfort

panneau de porte arrière

pied milieu avec renfort

côté de caisse partie avant avec renforts

bas de caisse

2ème Degré

doublure de pied avant

doublure de montant de baie

doublure de pied milieu

doublure de bas de caisse avec renfort

pavillon

3ème Degré

cloison de chauffage

tablier

traverse latérale avant

longeron avant partie arrière

plancher arrière

tunnel

renfort de tunnel

traverses de pavillon

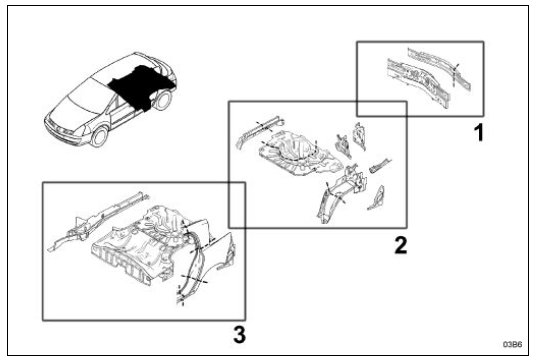

CHOC LATERAL ARRIERE

1er Degré

1er Degré

panneau d'aile

allonge de panneau d'aile

support de feux

2ème Degré

passage de roue extérieur

custode avec renfort

gouttière de panneau

bas de caisse avec renfort

pavillon

3ème Degré

passage de roue intérieur

longeron complet

unit de plancher arrière

traverse de pareclose

unit arrière

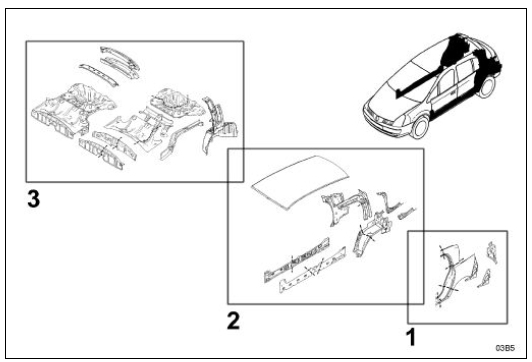

CHOC ARRIERE

1er Degré

1er Degré

jupe arrière

traverse extrême arrière

2ème Degré

plancher arrière

support de feux

gouttière

passage de roue extérieur

allonge de panneau d'aile

longeron arrière partie arrière

3ème Degré

panneau d'aile

longeron complet

unit de plancher arrière

    Diagnostic
    POINTS DE PIGEAGE Point G Référence de départ pour le contrôle des points (A1) et (B1). Point A1 Référentiel caisse avant. NOTA : Le point A2 peut &e ...

    Mise au marbre
    PIECES NECESSITANT UNE MISE AU MARBRE ...
