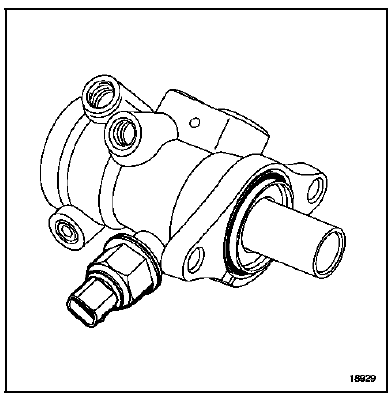

Revue technique Renault Vel Satis: Capteurs de pression
Il informe le calculateur de la pression hydraulique au niveau du maître-cylindre.
DEPOSE
Mettre le véhicule sur un pont.
Placer le bloque-pédale pour éviter l'écoulement du liquide.
ATTENTION : pour éviter toute détérioration des pièces mécaniques et de carrosserie dans la périphérie du système de freinage, prévoir l'écoulement du liquide frein.
Déposer :
- le manchon d'air,
- le vase d'expansion.
Pour éviter toute bulle d'air dans le circuit, remplir le capteur neuf à l'aide d'une seringue.
NOTA : à la fin du remplissage, le liquide de frein doit former un dôme sur l'entrée du capteur.
A l'aide d'un chiffon, déposer le capteur de pression.
Le remplacer immédiatement par le capteur de pression neuf.
REPOSE
Procéder en sens inverse de la dépose.
Capteurs de vitesse de roues
DEPOSE
A l'aide d'un tournevis plat, agir sur la languette de
porte capteur en (G) pour libérer celui-ci.
Sans tirer sur le câble, sortir le capteur.
Déconnecter les ...
Purge du circuit de freinage
OUTILLAGE SPECIALISE INDISPENSABLE
OUTILLAGE SPECIALISE INDISPENSABLE
Appareil de purge des circuits de freinage
(agréé par Renault)
Outil de diagnostic
Pour un fonctionnement corre ...
D'autres materiaux:
Interprétation des états
GROUPE
MOTOVENTILATEUR PETITE VITESSE
GROUPE MOTOVENTILATEUR GRANDE VITESSE
CONSIGNES
Si le fonctionnement du groupe motoventilateur ne se fait pas comme
indiqué, faire un
contrôle complet du circuit groupe motoventilateur (voir dans diagnostic
injection).
Pression (bar)
...
Fonctions diagnostiquées
Diagnostic
Attention, s'il n'est pas possible de diagnostiquer un calculateur, vérifier
la liaison entre
voie 7 de la prise diagnostic et la voie diagnostic correspondante sur le
calculateur.
La voie 15 de la prise diagnostic n'est plus utilisée.
Vérifier aussi les ali ...
SU1-V4Y
REPOSE
Mettre le véhicule et la transmission automatique en
position D.
Reposer en sens inverse de la dépose.
Particularités :
Vérifier que la tôle d'entraînement ne soit pas
endommagée (voile toléré 0,2 mm sur le diamètre
...
