Revue technique Renault Vel Satis: Bras supérieur

Revue technique Renault Vel Satis / Châssis / Elements porteurs arriere / Bras supérieur

OUTILLAGE SPECIALISE INDISPENSABLE

Sus. 1656 Outil de compression de ressort

MATERIEL INDISPENSABLE

Vérin d'organes

DEPOSE

DEPOSE

Mettre en place le véhicule sur un pont à deux colonnes.

Arrimer le véhicule sur le pont à l'aide de sangles de sécurité (consulter le chapitre 02A).

Déposer :

  • les ressorts (consulter la méthode correspondante),
  • le porte-fusée du même côté que le bras supérieur devant être déposé (consulter la méthode correspondante),
  • le train arrière (consulter la méthode correspondante),
  • la biellette de barre anti-dévers,
  • selon l'équipement du véhicule ; la biellette du capteur d'assiette,
  • la vis de fixation du bras supérieur,
  • le bras supérieur.

REPOSE

Reposer le bras supérieur.

Reposer le bras supérieur.

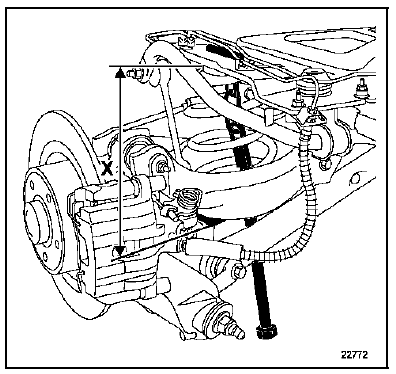

Mettre en place l'outil Sus. 1656 sur le bras supérieur.

Agir sur l'outil afin d'obtenir la cote X = 21 cm +- 0,5 cm.

Reposer la vis de fixation du bras supérieur sur le berceau. Orienter la tête de la vis à l'avant du berceau.

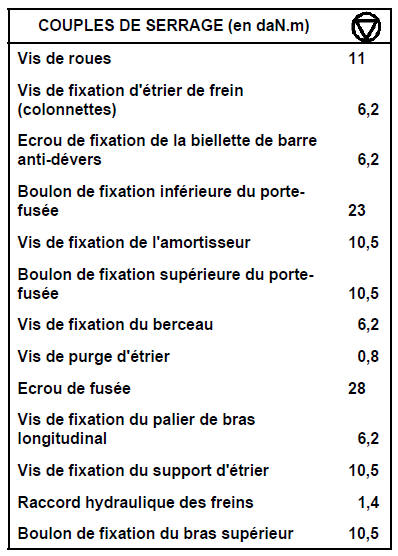

Serrer au couple préconisé cette fixation.

Reposer :

  • la biellette de barre anti-dévers sur le bras supérieur,
  • selon l'équipement du véhicule ; la biellette du capteur d'assiette,
  • le tirant arrière (consulter la méthode correspondante),
  • le porte-fusée du même côté que le bras supérieur devant être déposé (consulter la méthode correspondante),
  • les ressorts (consulter la méthode correspondante).

Déposer l'outil Sus. 1656.

Purger le circuit de freinage (consulter la méthode correspondante).

Appuyer plusieurs fois sur la pédale de frein afin de mettre les pistons, les plaquettes et les disques en contact.

Vérifier le niveau de liquide de frein.

Brancher la batterie.

Reposer les roues.

Serrer, au couple préconisé, les vis des roues.

Contrôler les angles de carrossage et parallélisme arrière puis avant.

Le réglage du carrossage arrière impose le réglage du parallélisme arrière, du parallélisme avant.

Selon l'équipement du véhicule, contrôler et régler :

  • le régulateur de vitesses à contrôle de distance (consulter la méthode correspondante dans le chapitre 83D),
  • les projecteurs à lampe au Xénon (consulter la méthode correspondante dans le chapitre 83C).
