AVERTISSEUR SONORE

DEPOSE

Déposer la garniture intérieure de coffre côté gauche (consulter le chapitre "Carrosserie").

Débrancher le connecteur.

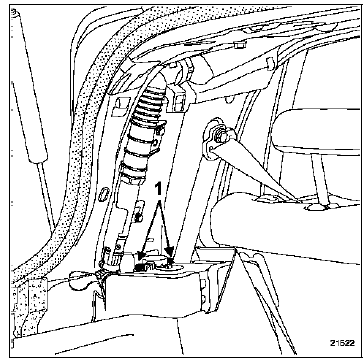

Déposer les rivets plastiques (1) de fixation.

REPOSE

REPOSE

La repose de l'avertisseur sonore ne comporte pas de particularités.

Remplacer les rivets plastiques par des rivets classiques.

Le volume et la tonalité de l'avertisseur sonore peuvent être modifiés ou inhibés avec les outils de diagnostic.

A l'aide des outils de diagnostic NXR, Clip ou Optima 5800 :

  • sélectionner et valider le système "aide au stationnement",
  • sélectionner et valider le menu "commande", "CF 001 : volume bruiteur", choisir la ligne "MOYEN FORT",
  • sélectionner et valider "CF 006 : tonalité bruiteur", choisir la ligne "500 Hz",
  • contrôler la bonne configuration par le menu "lecture de configuration".
