Revue technique Renault Vel Satis: Arbre de localisation de pannes

Revue technique Renault Vel Satis / Equipement électrique / Aide au stationnement / Arbre de localisation de pannes

communication avec le calculateur Pas de communication avec le calculateur

CONSIGNES

Ne consulter cet effet client, qu'après un contrôle complet avec l'outil diagnostic.

Essayer l'outil de diagnostic sur un autre véhicule.

Vérifier :

  • la liaison entre l'outil de diagnostic et la prise diagnostic (bon état du câble),
  • les fusibles moteur et habitacle.

S'assurer de la présence d'un +12 volts avant contact sur la voie 16, d'un +12 volts après contact sur la voie 1 et d'une masse sur les voies 4 et 5 de la prise diagnostic.

Remettre en état si nécessaire.

Brancher le bornier et vérifier l'isolement, la continuité et l'absence de résistance parasite des liaisons entre :

calculateur connecteur 1 voie 1 +après contact (boîtier fusibles)

calculateur connecteur 1 voie 8 masse

calculateur connecteur 1 voie 1 voie 7 de la prise diagnostic (ligne K)

Remettre en état si nécessaire.

APRES REPARATION

Vérifier le bon fonctionnement du système, en actionnant le contact et en enclenchant la marche arrière.

n'émet pas de bip Le bruiteur n'émet pas de bip

CONSIGNES

Ne consulter cet effet client, qu'après un contrôle complet avec l'outil diagnostic.

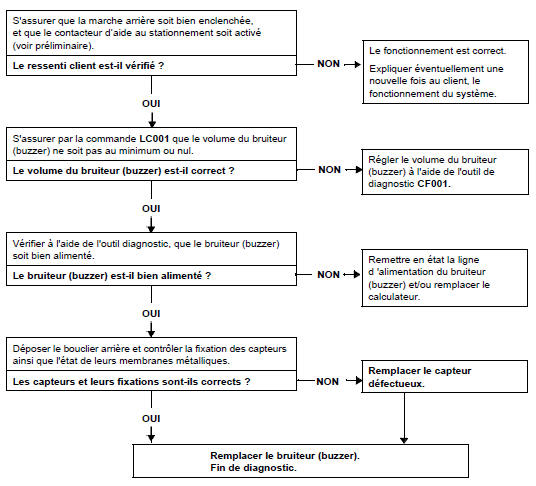

S'assurer que la marche arrière soit bien enclenchée,

S'assurer que la marche arrière soit bien enclenchée, et que le contacteur d'aide au stationnement soit activé (voir préliminaire).

Le ressenti client est-il vérifié ?

OUI

S'assurer par la commande LC001 que le volume du bruiteur (buzzer) ne soit pas au minimum ou nul.

NON

Le fonctionnement est correct.

Expliquer éventuellement une nouvelle fois au client, le fonctionnement du système.

Le volume du bruiteur (buzzer) est-il correct ?

OUI

Vérifier à l'aide de l'outil diagnostic, que le bruiteur (buzzer) soit bien alimenté.

NON

Régler le volume du bruiteur (buzzer) à l'aide de l'outil de diagnostic CF001.

Le bruiteur (buzzer) est-il bien alimenté ?

OUI

Déposer le bouclier arrière et contrôler la fixation des capteurs ainsi que l'état de leurs membranes métalliques.

NON

Remettre en état la ligne d 'alimentation du bruiteur (buzzer) et/ou remplacer le calculateur.

Les capteurs et leurs fixations sont-ils corrects ?

OUI

Remplacer le bruiteur (buzzer).

Fin de diagnostic.

NON

Remplacer le capteur défectueux.

en permanence Le bruiteur bip en permanence

CONSIGNES

Ne consulter cet effet client, qu'après un contrôle complet avec l'outil diagnostic.

Contrôler l'alimentation électrique du bruiteur (buzzer) et l'isolement des deux lignes.

L 'alimentation est-elle correcte ?

NON

Remettre l'alimentation en état.

OUI

Contrôler que rien ne perturbe le champ de détection d'un des capteurs (autocollant ou autres) puis déposer le bouclier arrière et contrôler la fixation des capteurs ainsi que l'état de leurs membranes métalliques.

Remettre en état les capteurs.

Fin de diagnostic.
