PRECAUTIONS POUR LA REPARATION
Pour permettre le non-blocage du volant lors d'un débranchement de la batterie (véhicule sans CARMINAT), il faut :

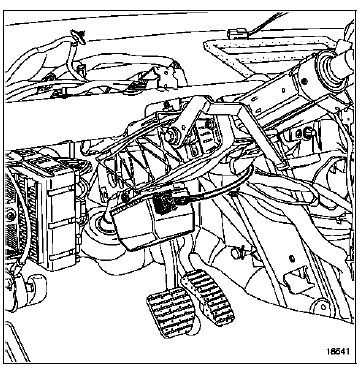

DEPOSE

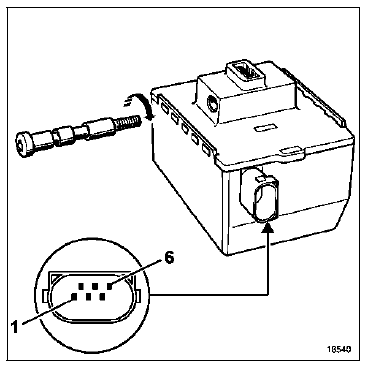

ATTENTION : le verrou de colonne est fixé par une vis dont le pas est inversé (pas à gauche).
D'autre part, il ne peut être déposé que s'il a été préalablement déverrouillé.

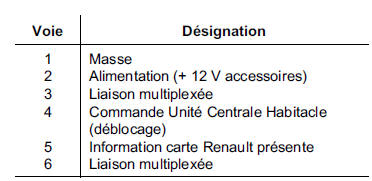

BRANCHEMENT
Constitution et dimensions des éléments de freinage
FREINS AVANT (mm)
Diamètre des pistons - 60
Diamètre des disques - 324
Epaisseur des disques - 28
Epaisseur minimum des disques* - 25,4
Voile maximum des disques - 0,2
Epaisseur des garnitures (support compris) - 17,5
Epaisseur minimale des garnitures (support compris) - 8 ...
Moteur F4R - G9T
ELEMENT FILTRANT
Moteur F4R Turbocompressé
Desserrer le collier (1) puis déboîter la Durit d'air (2).
Déposer les quatre vis (3) de fixation du couvercle de
filtre à air pour accéder à l'élément filtrant.
Moteur G9T
D&eacu ...
Capteur de course de pédale d'embrayage
DEPOSE
Débrancher :
la batterie,
le connecteur.
Déverrouiller :
la partie reliée à la pédale en agissant sur le verrou
(A) et (1), la faire coulisser,
le corps du capteur en agissant sur le verrou (B).
(2) Basculer le capteur. Prendre soin ...
