Manuel du conducteur Renault Vel Satis: Toit ouvrant

Manuel du conducteur Renault Vel Satis / Votre confort / Toit ouvrant


Pour l'entrebâiller

Contact mis :

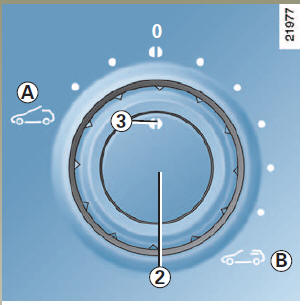

  • ouverture : tirez le vélum 1 vers l'arrière puis amenez le repère 3 du bouton 2 vers la position A suivant l'entrebâillement désiré (les points intermédiaires correspondent à des positions d'ouverture progressive) ;
  • fermeture : ramenez le repère 3 du bouton 2 en position 0.


Pour le faire coulisser

Contact mis :

  • ouverture : amenez le repère 3 du bouton 2 vers la position B suivant l'ouverture désirée (les points intermédiaires correspondent à des positions d'ouverture progressive) ; le vélum 1 est entraîné en même temps ;
  • fermeture : amenez le repère 3 du bouton 2 en position 0 puis refermez le vélum 1.
Responsabilité du conducteur

Ne quittez jamais votre véhicule Carte RENAULT à l'intérieur et en y laissant un enfant (ou un animal). En effet, celui-ci pourrait faire fonctionner le toit ouvrant électrique et risquerait de se coincer une partie du corps (cou, bras, main,...) ce qui pourrait lui occasionner des blessures graves.

En cas de coincement, inversez aussitôt le sens de la course en tournant le bouton 2 tout à droite (position B).

Fermeture à distance du toit ouvrant (véhicules équipés des lève-vitres impulsionnels).

Lorsque vous verrouillez les portes à l'aide de la carte RENAULT et que vous maintenez une pression supérieure à 2 secondes sur le bouton de verrouillage de la carte RENAULT, les vitres et le toit ouvrant se ferment automatiquement.

Particularités

Si la vitre du toit ouvrant rencontre une résistance en fin de course (ex. : doigts d'une personne, patte d'un animal, branche d'arbre...) elle s'arrête puis recule de quelques centimètres.

Il est cependant recommandé d'actionner le système que si l'utilisateur voit bien le véhicule et que personne n'est à l'intérieur.

S'il y a eu fermeture du toit ouvrant par la carte RENAULT, un appui sur le bouton 2 permet de retrouver la position du toit ouvrant sélectionnée avant la fermeture.

La fermeture du toit peut occasionner des blessures graves.


Anomalie de fonctionnement de fermeture du toit ouvrant

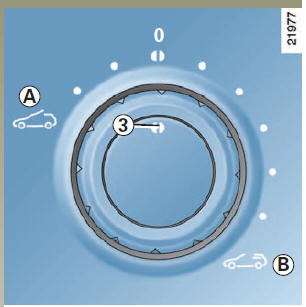

Dans ce cas, appuyez sur le contacteur 2, repère 3 positionné en 0, jusqu'à fermeture complète du toit ouvrant.

Adressez-vous à votre Représentant RENAULT.

Précautions d'utilisation du toit ouvrant

  • véhicule avec barres de toit chargées.

De manière générale, il est déconseillé de manoeuvrer le toit ouvrant.

Avant de manipuler le toit ouvrant, vérifiez les objets et/ou accessoires (porte-vélos, coffre de toit...) montés sur les barres de toit : ils doivent être bien disposés et arrimés et leur encombrement ne doit pas empêcher le bon fonctionnement du toit ouvrant.

Adressez-vous à votre Représentant RENAULT pour connaître les adaptations possibles ;

  • veillez à ce que le toit ouvrant soit bien fermé lorsque vous quittez votre véhicule ;
  • nettoyez tous les troismois le joint d'étanchéité à l'aide des produits sélectionnés par nos Services techniques ;
  • n'ouvrezpas le toit ouvrant immédiatement après passage sous la pluie ou après avoir lavé votre véhicule.
