Revue technique Renault Vel Satis: Moteur  P9X

Revue technique Renault Vel Satis / Climatisation / Conditionnement d'air / Bouteille déshydratante / Moteur  P9X

DEPOSE

DEPOSE

Débrancher la batterie.

Vidanger le circuit de fluide réfrigérant à l'aide d'une station de charge.

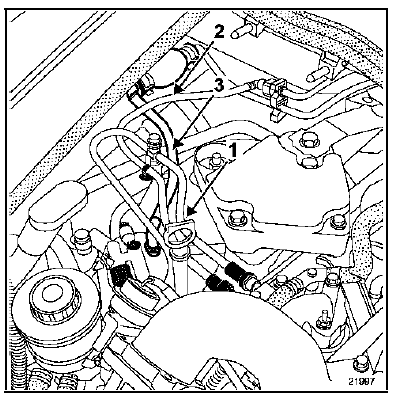

Déposer les tuyaux de gazole (1) et (2).

Dégager :

  • le bocal de direction assistée,
  • le tuyau (3) de gazole avec la pompe d'amorçage,
  • le filtre à gazole.

Déposer les deux vis de la plaque de support du vase

Déposer les deux vis de la plaque de support du vase de direction assistée.

Extraire la plaque de support du vase de direction assistée.

Déposer :

les deux fixations des tuyaux sur la bouteille déshydratante,

la bouteille déshydratante avec son support.

REPOSE

Huiler les joints de tuyaux avec l'huile préconisée.

Procéder en sens inverse de la dépose.

Effectuer le remplissage du circuit de fluide réfrigérant à l'aide d'une station de charge.

Lors du remplacement de la bouteille déshydratante, rajouter 15 ml d'huile préconisée dans le compresseur.

ATTENTION : Brancher la batterie ; effectuer les apprentissages nécessaires (voir chapitre 8).

NOTA : Réaliser un test de fuite, moteur tournant avec la climatisation et le pulseur en marche maximum, et vérifier avec un détecteur de fuite dans les 5 minutes qui suivent la charge.
