Revue technique Renault Vel Satis: Disque de frein

Revue technique Renault Vel Satis / Châssis / Elements porteurs arriere / Disque de frein

OUTILLAGE SPECIALISE INDISPENSABLE

Fre. 1190-01 Repousse piston

DEPOSE

DEPOSE

Attention : de ne pas endommager la cible du capteur de vitesse lors des manipulations.

Mettre en place le véhicule sur un pont à deux colonnes.

Desserrer le frein de parking. Déposer les roues arrière.

Déposer :

  • le support d'étrier (consulter la méthode correspondante),
  • le bouchon de moyeu,
  • l'écrou de fusée,
  • le disque

Vérifier :

  • l'état du flexible et le remplacer si nécessaire,
  • l'état des plaquettes (en cas de remplacement, il est impératif de changer aussi les plaquettes du côté opposé),
  • l'état du disque (en cas de remplacement, il est impératif de changer aussi le disque du côté opposé et les plaquettes),
  • l'état et le montage des cache-poussière des pistons,
  • l'état des guides.

Nettoyer les supports d'étriers et les étriers.

REPOSE

Reposer :

  • le disque,

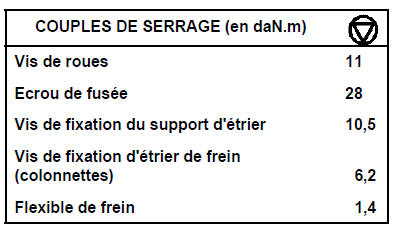

  • l'écrou de fusée ; serrer au couple préconisé,
  • le bouchon de moyeu,
  • les plaquettes,
  • l'étrier,
  • les vis de fixation de l'étrier ; serrer au couple préconisé,
  • le câble de frein à main.

Appuyer plusieurs fois sur la pédale de frein afin de mettre les pistons, les plaquettes et les disques en contact.

Vérifier le niveau de liquide de frein.

Reposer les roues.

Serrer au couple préconisé les vis des roues.
