Revue technique Renault Vel Satis: Disque de frein
DEPOSE
Mettre le véhicule sur un pont à deux colonnes.
Déposer :
- les roues avant,
- l'étrier (voir méthode de dépose de l'étrier).

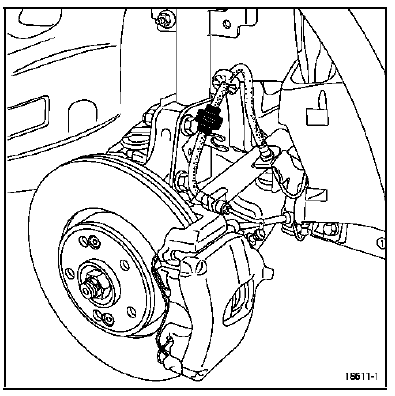

Suspendre l'étrier.
ATTENTION : bien fixer le flexible de frein et le câblage du capteur de vitesse de roue, si ceux-ci ont été dégrafés.
Déposer :

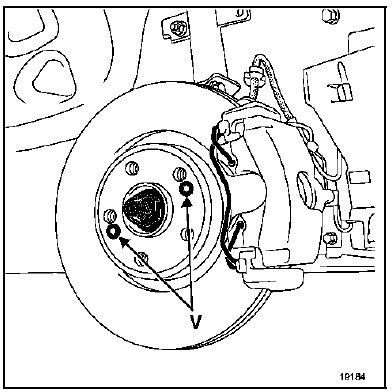

- les deux vis de fixation (V) du disque,
- le disque.
REPOSE
Procéder en sens inverse de la dépose.
ATTENTION : appuyer plusieurs fois sur la pédale de frein pour mettre en contact les pistons, les plaquettes et les disques de frein.
Reposer les roues.

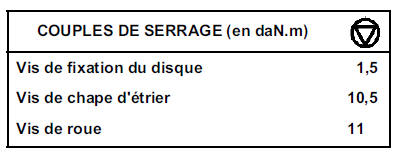

Serrer les vis de roue au couple préconisé.
