Revue technique Renault Vel Satis: Branchement

Revue technique Renault Vel Satis / Equipement électrique / Aide au stationnement / Branchement

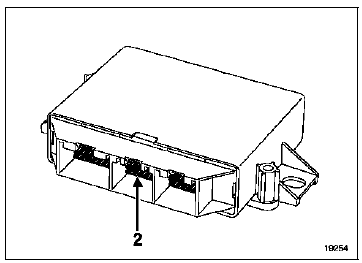

NOTA : le connecteur (2) n'est pas utilisé.

NOTA : le connecteur (2) n'est pas utilisé.

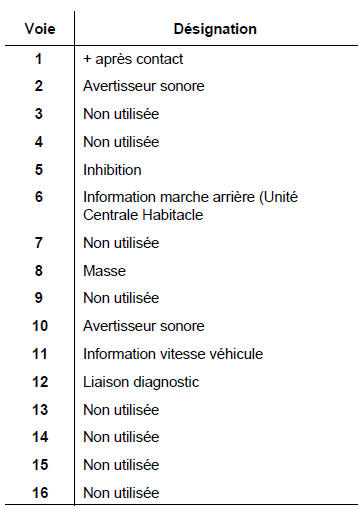

CONNECTEUR 1 (16 voies)

NOTA : l'information vitesse véhicule n'est pas utilisée.

NOTA : l'information vitesse véhicule n'est pas utilisée.

    Préliminaire
    Ce document présente le diagnostic générique applicable à la fonction aide au stationnement des véhicules Vel Satis toutes motorisations. Pour entreprendre un ...

    Interprétation des défauts
    CAPTEUR EXTERIEUR GAUCHE CC.1 : Court-circuit au +12V CO.0 : Court-circuit à la masse ou circuit ouvert 1.DEF : Anomalie électronique interne CONSIGNES Condition d'application du ...
