Revue technique Renault Vel Satis: Soupape régulatrice de pression

Revue technique Renault Vel Satis / Moteur et périphériques / Suralimentation / Soupape régulatrice de pression

Moteur F4R

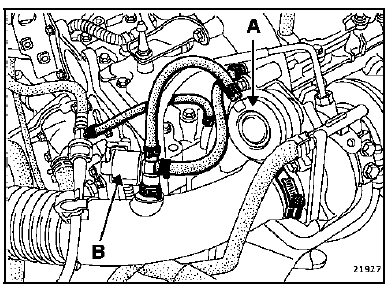

Le poumon (A) de la soupape de régulation de pression est commandée par une électrovanne (B) pilotée par le calculateur d'injection.

La soupape de régulation de pression (wastegate) est

La soupape de régulation de pression (wastegate) est fermée en position repos.

L'électrovanne (B) est ouverte en position repos.

En position ouverte, l'électrovanne (B) met en relation la sortie du turbocompresseur (la pression de suralimentation) et le poumon (A). De ce fait, la pression de suralimentation agit directement sur le poumon, la soupape de régulation de pression (wastegate) s'ouvre.

Lorsque l'électrovanne (B) est pilotée, l'information de pression de suralimentation (prise à la sortie du turbocompresseur) est déviée vers l'entrée du turbocompresseur. Par conséquent, le poumon n'est plus soumis à la pression de suralimentation, la soupape de régulation de pression (wastegate) se ferme.

L'électrovanne ouverte en position repos, est alimentée dès le démarrage du moteur. Cependant, durant une temporisation fonction de la température d'eau, la pression de suralimentation est limitée et le régime moteur ne peut pas dépasser 2500 tr/min. Tout cela afin que l'huile ait le temps d'arriver dans les paliers du turbocompresseur.

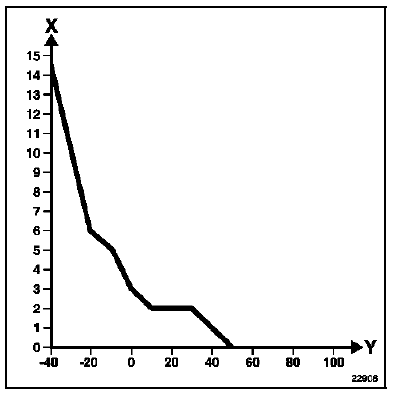

X Temps en secondes

X Temps en secondes

Y Température en C

    Suralimentation
    ...

    Vanne antipompage
    Moteur F4R Le turbocompresseur est équipé d'une vanne antipompage (A). Cette vanne est composée d'un ressort et d'une membrane commandant un clapet qui permet de mettre en ...
