Revue technique Renault Vel Satis: Renvoi de pédalier

Revue technique Renault Vel Satis / Châssis / Commandes d'elements mecaniques / Renvoi de pédalier

DIRECTION A DROITE

DEPOSE

DEPOSE

Déposer la colonne de direction (consulter le chapitre 36B).

Déposer :

  • la console centrale,
  • la distribution d'air centrale
  • la planche de bord (consulter le chapitre 83A).

Déposer :

Déposer :

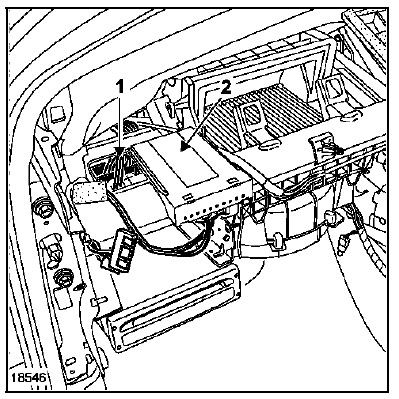

  • le boîtier Fusibles-Relais (1),
  • le boîtier de synthèse de la parole (2).

Déposer :

Déposer :

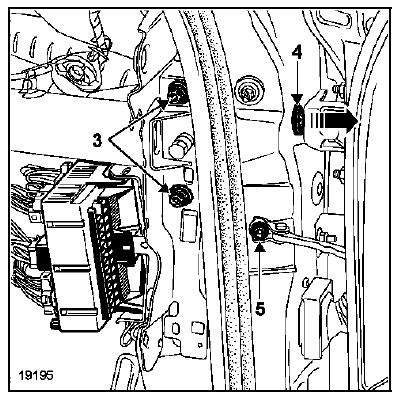

  • les vis (5) de l'arrêtoir de porte pour permettre le dévissage de la vis (4) de la poutre,
  • les vis de fixation (3) et (4) de la poutre,
  • la poutre de planche de bord.

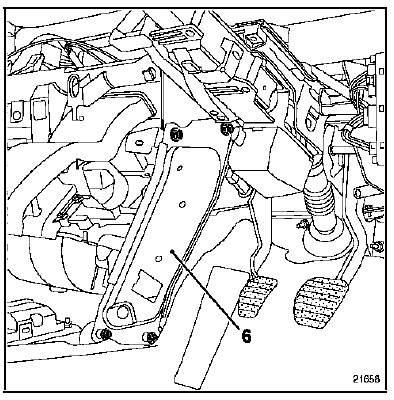

Déposer le flasque de protection (6).

Déposer le flasque de protection (6).

CÔTÉ CONDUCTEUR

Débrancher les capteurs des pédales d'embrayage, de

Débrancher les capteurs des pédales d'embrayage, de frein et d'accélérateur.

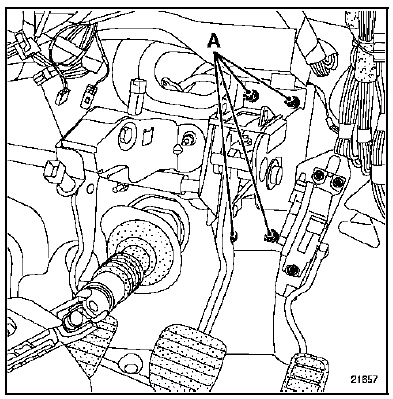

Déposer les quatre vis (A) de fixation du renvoi de pédales.

Côté passager

Déposer :

Déposer :

  • le groupe motoventilateur,

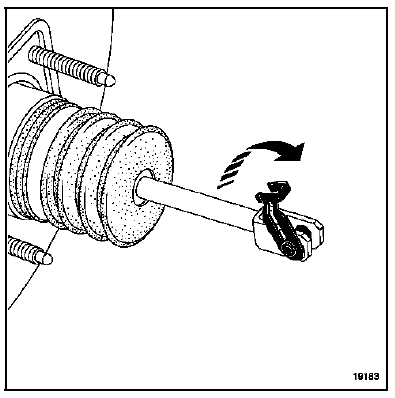

  • l'axe de chape de pédale de frein de la tige de poussée du servofrein,

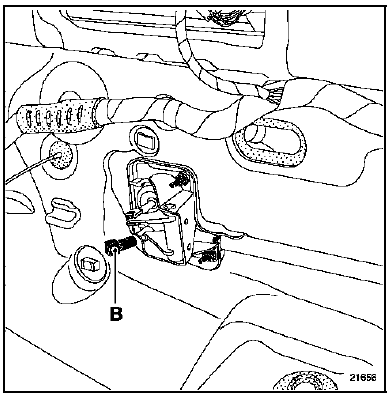

  • le contacteur (B),

  • les quatre fixations du servofrein,
  • les fixations des renvois de pédales,

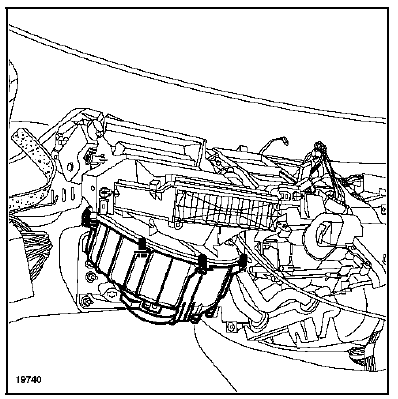

  • la distribution.

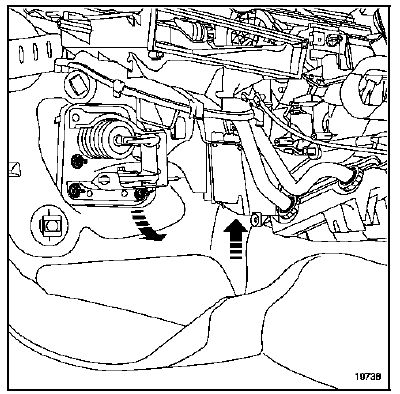

Avec l'aide d'une autre personne, soulever le bloc de chauffage et faire glisser le dispositif de renvoi de pédale entre le bloc de chauffage et le tunnel.

Déposer :

  • le renvoi de pédalier,
  • la pédale de frein.

REPOSE

REPOSE

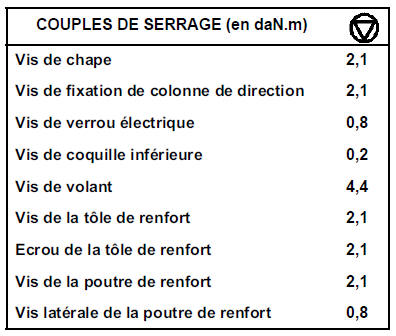

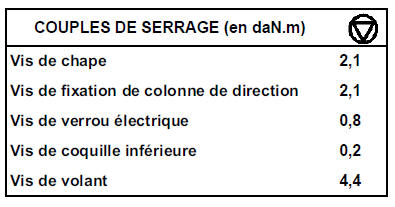

Procéder en sens inverse de la dépose en respectant les couples de serrage.
