Revue technique Renault Vel Satis: Porte-fusée

Revue technique Renault Vel Satis / Châssis / Elements porteurs avant / Porte-fusée

OUTILLAGE SPECIALISE INDISPENSABLE

T.Av. 476Arrache Rotule

Rou. 604-01 Immobilisateur de moyeu

DEPOSE

DEPOSE

Mettre le véhicule sur un pont à deux colonnes.

Déposer les roues avant.

Déclipper le capteur de vitesse de roue sur le portefusée.

Déposer l'étrier (voir méthode de dépose de l'étrier).

Suspendre l'étrier.

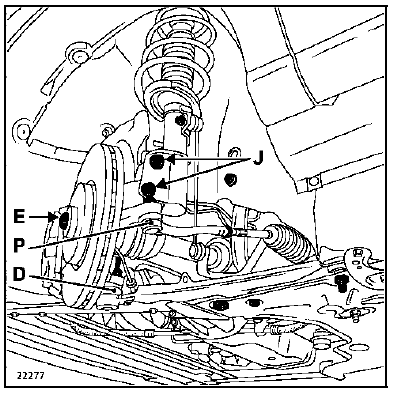

Déposer :

  • l'écrou (E) de moyeu,
  • les deux vis de fixation du disque,
  • le disque,
  • l'écrou (P) de rotule de direction,
  • l'écrou (D) de rotule inférieure,
  • les vis de fixation inférieure (J) d'amortisseur,

  • le porte-fusée.

REPOSE

Procéder en sens inverse de la dépose.

Les vis de chapes d'étrier doivent être enduites de produit de type FRENBLOC avant leur montage.

ATTENTION : appuyer plusieurs fois sur la pédale de frein pour mettre en contact les pistons, les plaquettes et les disques de frein.

NOTA : si le véhicule est équipé de lampes au xénon, effectuer, impérativement, une initialisation du système. Consulter la méthode de réparation au chapitre 80C "Initialisation".
