Revue technique Renault Vel Satis: Combiné ressort - Amortisseur

Revue technique Renault Vel Satis / Châssis / Elements porteurs avant / Combiné ressort - Amortisseur

DEPOSE

DEPOSE

Mettre le véhicule sur un pont à deux colonnes.

Déposer les roues avant.

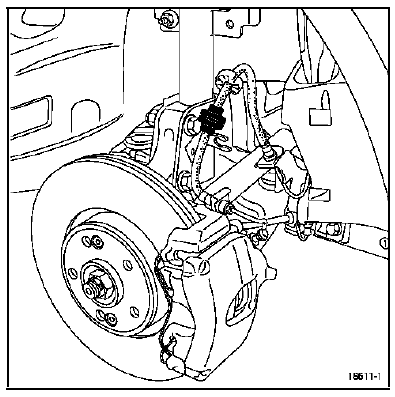

Dégrafer le flexible de frein de l'amortisseur.

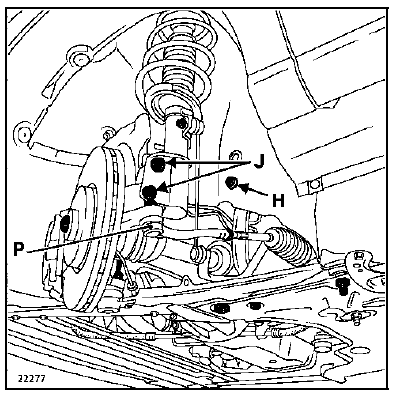

Déposer :

Déposer :

  • la fixation supérieure (H) de la biellette de renvoi de la barre stabilisatrice,
  • l'écrou (P) de rotule de direction,
  • les vis inférieures (J) d'amortisseur.

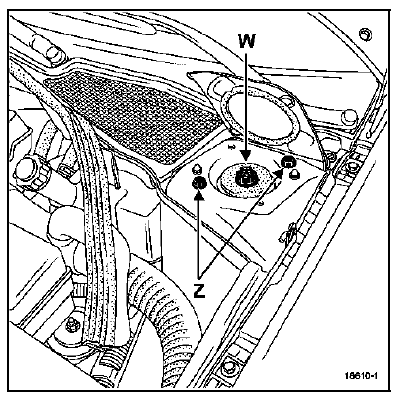

Côté gauche

Côté gauche

Déposer :

  • la grille plastique,

  • l'écrou (W) de tige d'amortisseur,
  • la butée supérieure de tige d'amortisseur,
  • les deux vis de fixation supérieure (Z) de l'amortisseur sur la caisse,
  • le combiné ressort - amortisseur.

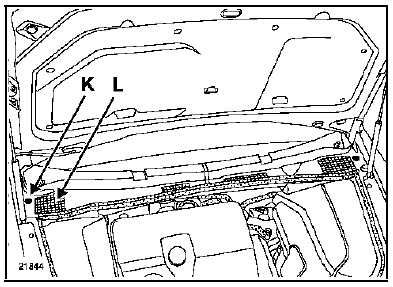

Côté droit

Déposer :

  • la grille plastique,
  • le clip (K).

Soulever le cache plastique (L) afin d'avoir accès à l'écrou de tige d'amortisseur.

Déposer :

Déposer :

  • l'écrou de tige d'amortisseur,
  • la butée supérieure de tige d'amortisseur,
  • les deux vis de fixation supérieure de l'amortisseur sur caisse,
  • le combiné ressort - amortisseur.

REPOSE

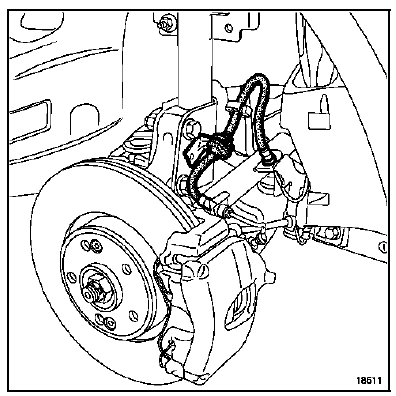

ATTENTION : bien fixer le flexible de frein et le câblage du capteur de vitesse de roue, s'ils ont été dégrafés.

Procéder en sens inverse de la dépose.

Procéder en sens inverse de la dépose.

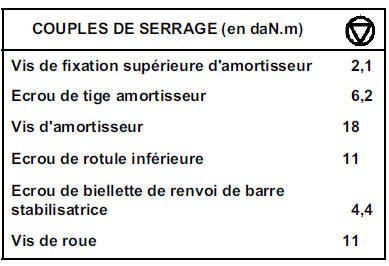

Serrer au couple préconisé.

NOTA : si le véhicule est équipé de lampes au xénon, effectuer, impérativement, une initialisation du système. Consulter la méthode de réparation au chapitre 80C "Initialisation".
